Paso 4: Conectar el Motor de la vibración

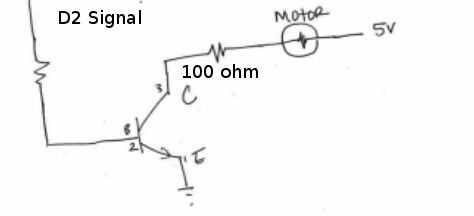

Este esquema muestra cómo hemos conectado el motor. Para obtener suficiente corriente para el motor de accionamiento utiliza un BJT NPN Transistor 2N3904. Usted puede encontrar su datasheet aquí.
Probamos los valores de resistencia diferentes para la resistencia en serie con el motor. Encontramos 100 ohm tenían la mejor vibración, sin embargo recomiendo probando diferentes valores para obtener la mejor "buzz" de su motor.
La resistencia viene de"D2" no es necesaria en nuestro diseño. Sin embargo, si desea utilizarlo en un dispositivo diferente puede que necesite bajar la señal para el Transistor.
