Vibrante cronometrador

hice un reloj sin rostro. En cambio, el tiempo es dado cada cuarto de hora a través de una serie de pulsos de un motor de vibración, en el mismo formato que un reloj de abuelo. Por lo tanto, si es 3:15, el motor hará tres vibraciones largo seguidas de uno corto. ¿Bastante cool, derecho? Usted nunca tendrá que mirar hacia abajo en su teléfono o ver otra vez.

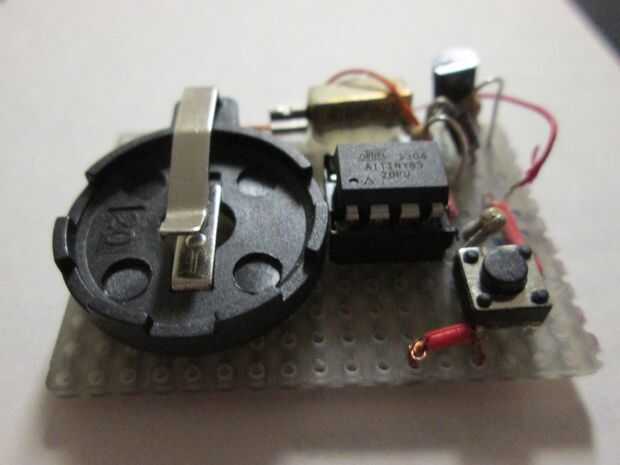

El reloj se centra alrededor de la attiny85, un regulador micro ocho pin muy pequeña (al igual que el arduino, sólo pequeño-er). El attiny unidades el motor de la vibración y mantiene la hora. Un transistor se utiliza como un controlador de motor a corriente-proteger el attiny. A pesar de que el motor de la vibración es pequeño, necesita más corriente la puede manejar el attiny. Por último, hay un botón para solicitar manualmente el tiempo. La configuración entera es montada en protoboard y alimentada por una célula de la moneda.

Este proyecto no es sólo un reloj fresco, sino una placa arduino realmente pequeño! Así es, que el attiny85 está programado a través de la IDE de arduino. Más en eso más adelante.
