Vibrante cronometrador (3 / 12 paso)

Paso 3: Rellenar los componentes más

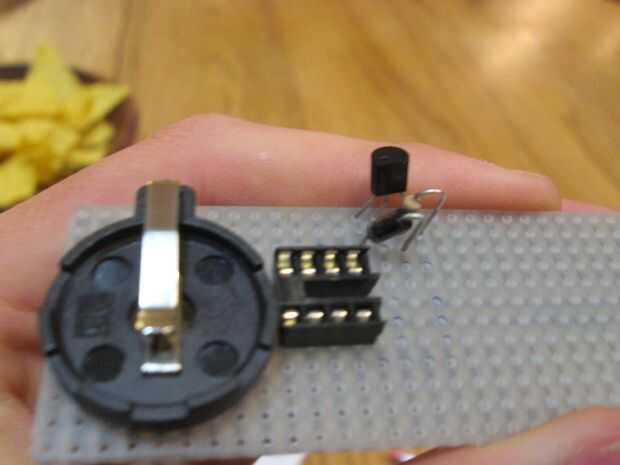

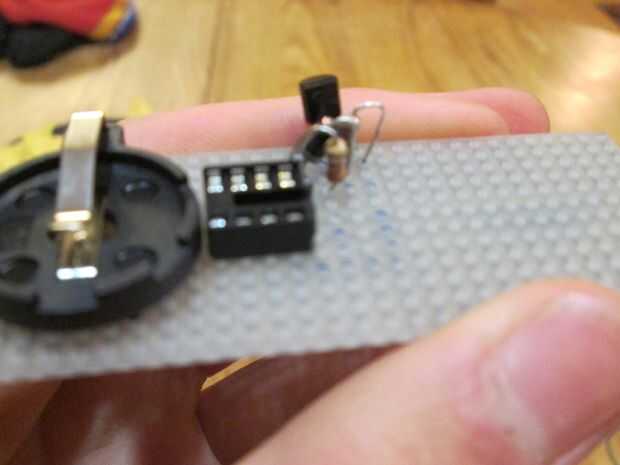

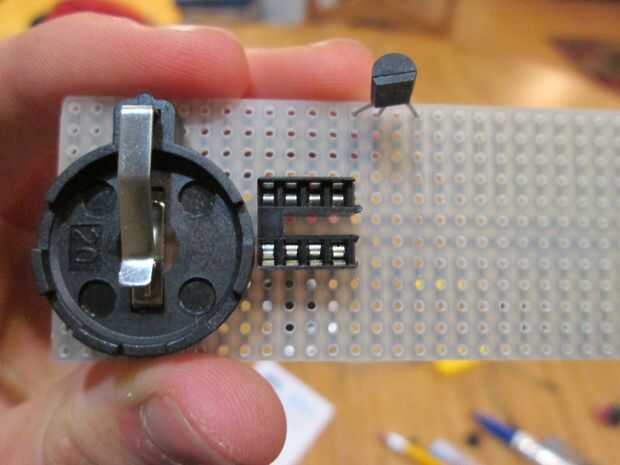

Agregar el transistor a la Junta, cerca del borde superior y como cierre a la toma de chip como sea posible, sin entrar en contacto con cualquiera de las líneas de conexión de pines/placa perforada del zócalo. Doblar la resistencia de 220 ohmios y las patas del diodo como se muestra en la fotografía, para ahorrar espacio y colocarlos como se muestra en la imagen, de las tiras del transistor. Asegúrese de que el lado plano de transistores se enfrenta a la resistencia y el diodo. El, tome la resistencia de 3300 ohmios y conectarse a un lado la tira hacia el pin medio de transistores y el otro conecta a la esquina del zócalo del chip. Observe que está conectado a la toma, porque esto es importante y si se realiza la conexión de pin incorrecto, entonces el motor no funcionará.
