Paso 1: Hacer la cara de la cosa
![]()
![]()
![]()
1. averiguar el tamaño.
Otra vez, puedes hacerlo tan grande como quieres, pero una cuadrícula de 9 pixeles es bastante manejable para un primer intento:
Mía consiste en un 8" cuadrado con nueve círculos de diámetro 1" dispuestos en una cuadrícula en el 1-1/8" de centro a centro.

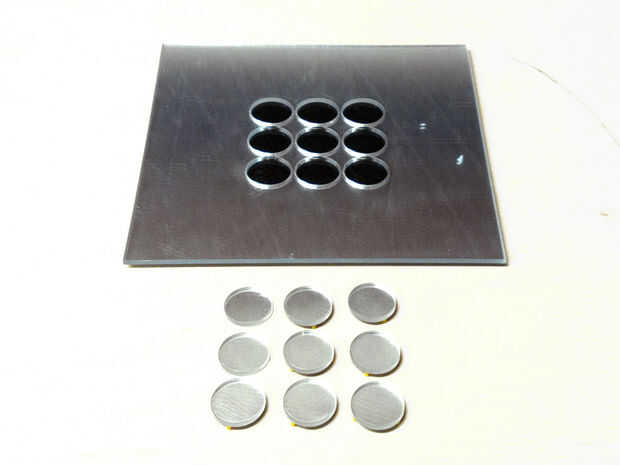

2. laser-corte la forma de una hoja de acrílico espejo.
Los círculos que se cortan fuera del centro se utilizará como la cara de los píxeles. Utilizar círculos para evitar problemas más adelante en la orientación y alineación.
3. poner alguna goma en la parte posterior.
La goma negra que se muestra es 1/4 hoja de neopreno. Cortar un cuadrado de 6"- 7" de la misma, por lo menos lo suficientemente grande como para cubrir todos los agujeros. Pegamento estupendo en la parte posterior del panel. El neopreno es lo que los píxeles eventualmente se unirá a y parece que hacen un buen trabajo de sujetándolas firmemente mientras no amortiguación de la vibración.
4. hacer un marco.
Si la cosa se pone de pie en su propio, todo va a estar un poco más fácil. Con este fin, construí un marco de madera para el panel de montaje a. Hacer profundo lo suficiente para montar la placa de Arduino uno dentro, alrededor de 3". Para más detalles, tal vez encontrar a un amigo de la carpintería, o encontrar una caja de madera del tamaño adecuado o hacer uno de cartón, o macarrones.
