Paso 3: Montaje de Pixel
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Here's how it all goes together:

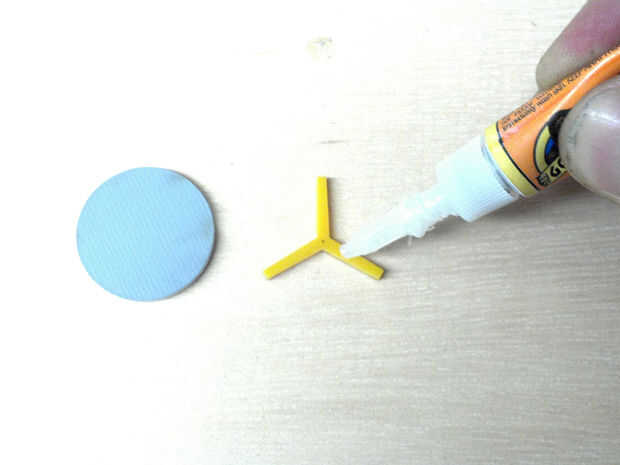

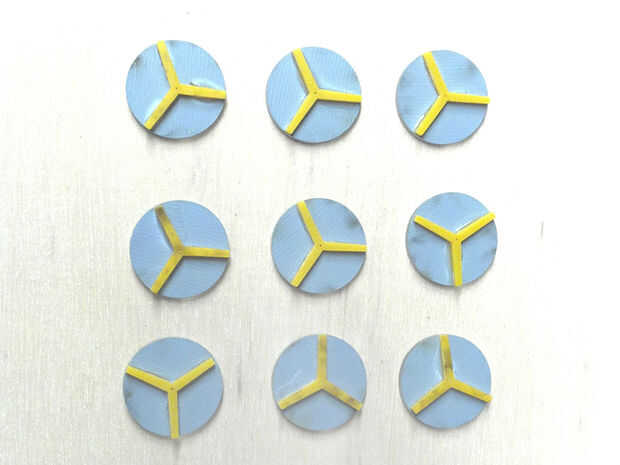

1. Pegue la parte acrílica amarilla en la parte posterior de la cara de pixel.
El pegamento que usé derretido el respaldo muy ligeramente que demostró en el espejo, así que podría probar algo diferente. También, si el acrílico se ve deformado en todos, puede que necesite fijarlo con la abrazadera para asegurarse de que su plano hay en.

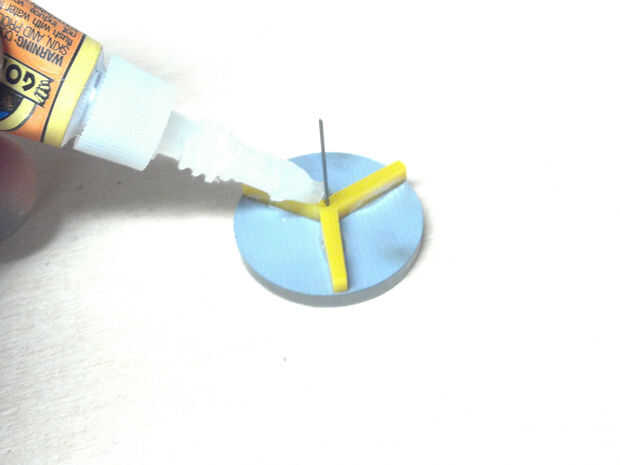

2. Coloque el cable de
Inserte el cable en el agujero en el acrílico amarillo y pégalo. Utilice alicates para presionar el cable en que no se poner el hilo a través de su dedo. Añadir un poco de pegamento donde se conecta y espere que se seque.
3. Recorte el cable.

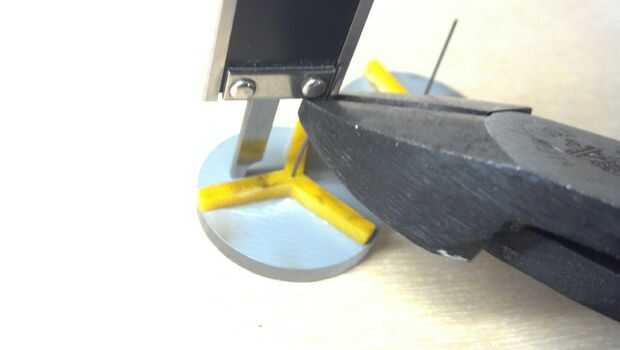

Utilizando pinzas y cortador diagonal recortan los cables igualmente a 11/16" por encima de la parte posterior de la pieza espejada.
4. perforar la goma

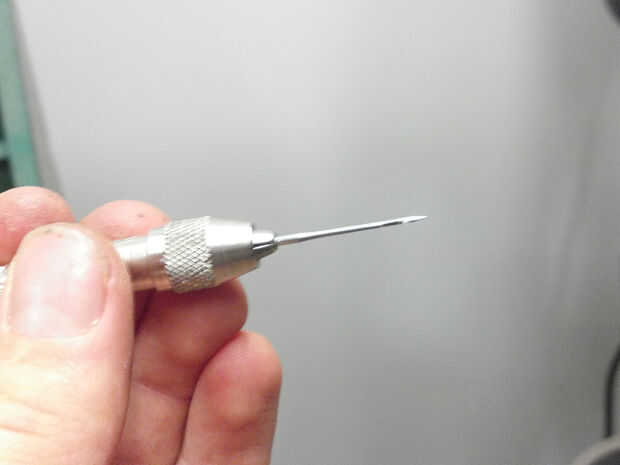

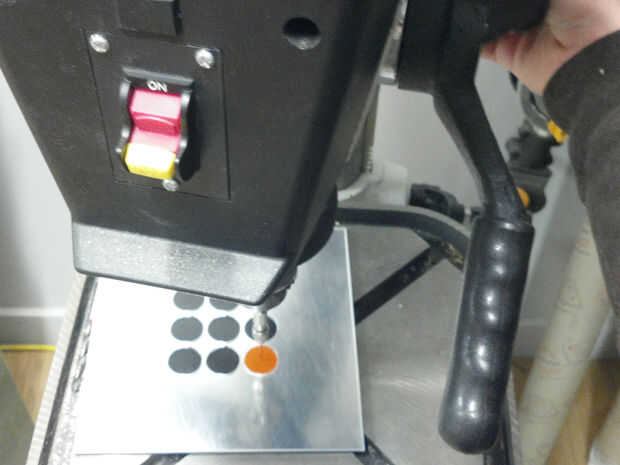

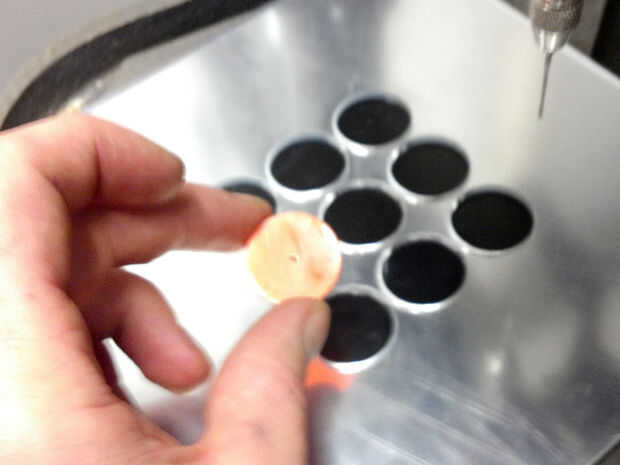

El resto de la Asamblea de pixel sucede después de que se insertan en el panel. Para ello necesita perforar orificios en la goma que se ha colocado en el panel. Para hacer estos agujeros rectos utilicé una aguja insertada en una prensa del taladro. Para mantenerlos en la apertura hice una plantilla con láser de acrílico.

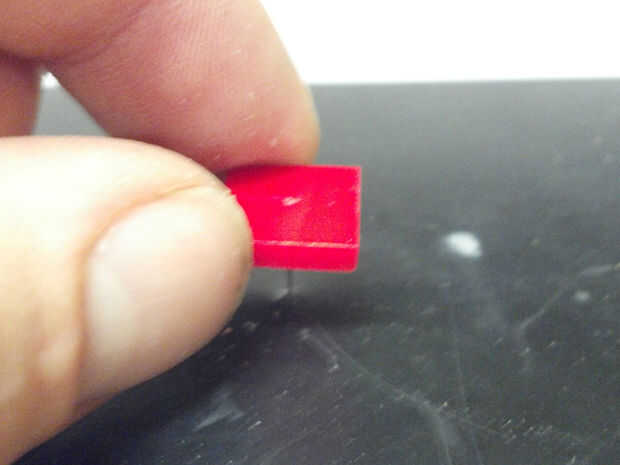

5. Fije la pieza de acrílico cuadrado al otro extremo del cable.
Con todo el panel establecen la cara y el hilo que a través de la goma, presione el cable en el agujero en la Plaza de acrílico rojo y añadir un poco de pegamento donde confluyen. Asegúrese de que el cable no es pegarse para arriba más allá de la superficie del acrílico cuadrado. Deje que se seque.

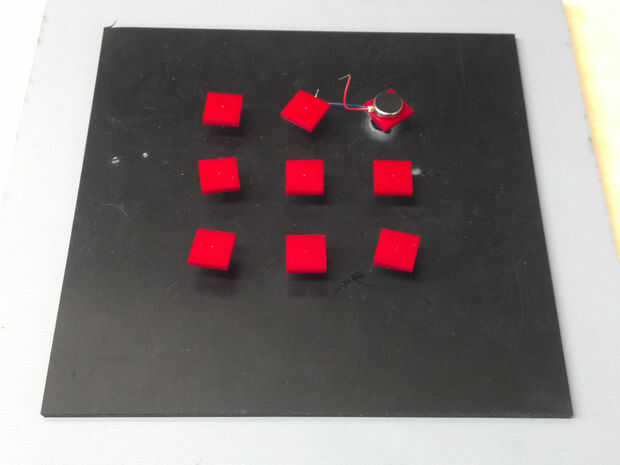

6. por último, pegar el motor vibra al centro de cada cuadrado de acrílico
Los píxeles todavía pueden girar en este punto por lo que no importa la orientación. Los motores tienen su propia espalda pegajosa, pero puesto que estos van a calentarse y agitar violentamente, se recomienda algún pegamento extra. Aplicó pequeñas cantidades de
regular pegamento gorila alrededor de los bordes de los motores. NO USE PEGAMENTO. Hizo en un prototipo anterior y, por razones aún inexplicables, mi motores dejaron de pasar voltaje a través de ellos. (el multímetro Lea resistencia infinita).
