Paso 5: electrónica
![]()
![]()
![]()
What I used:Un Arduino Uno
Un protoboard perma-proto de adafruit.
Dos registros de desplazamiento 75HC595
Lo que hice:
1. prepararse para montar los componentes
Mantenga la Uno y la placa en el interior de la caja contra la madera y marque los orificios de montaje. pre estos agujeros de taladro en la madera para que el montaje será más fácil más adelante en

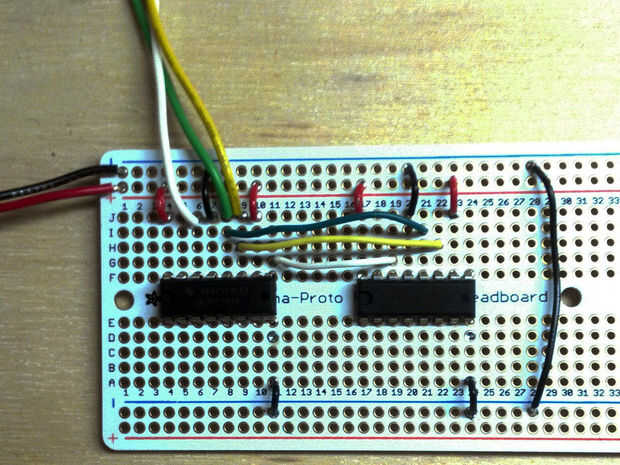

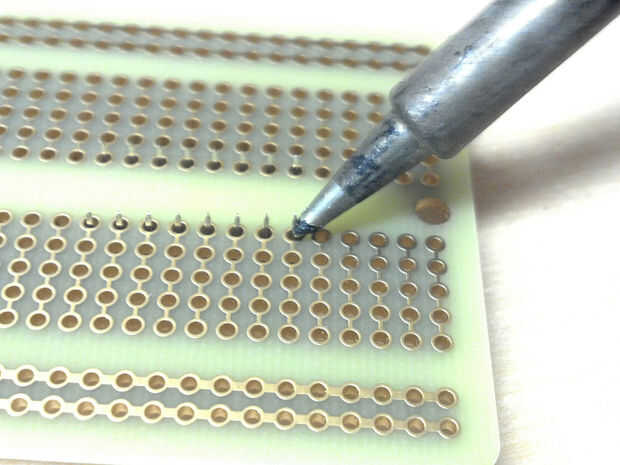

2. los registros de cambio en la placa de la soldadura
Los registros de cambio permiten el Arduino controlar todos los nueve píxeles a través de un solo perno. Cada registro de desplazamiento puede controlar 8 elementos. Estos dos están relacionados en serie, con el segundo se controla solamente un solo motor vibrante.
3. leer el Cambio de Arduino tutorial
Estos electrónica se engancha para arriba exactamente de acuerdo con los diagramas. Yo simplemente he sustituido motores para LEDs.
4. conectar todo pero los píxeles

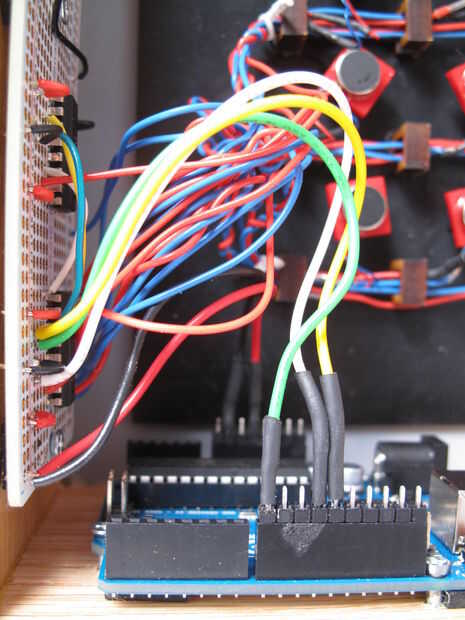

Me pareció conveniente para conseguir todo en la protoboard configurado y conectado a Arduino antes de ocuparse de las conexiones del motor.
5. conectar los motores
Ellos les conectar según el turno de tutorial y debe hacerse. Este tutorial también tiene algunos ejemplos de código para utilizar como punto de partida en la creación de efectos aseados. Idealmente sería conectar los motores en algún orden intuitivo (1-9 se cuenta de derecha a izquierda y arriba a abajo o algo).
6. Buena suerte
Me encantaría conocer cualquier éxitos o fracasos que tienes. Estoy abierto a preguntas, sugerencias y comisiones para instalaciones vibrantes masivas, escala arquitectónica.
