Paso 8: Construcción de mi ejemplo

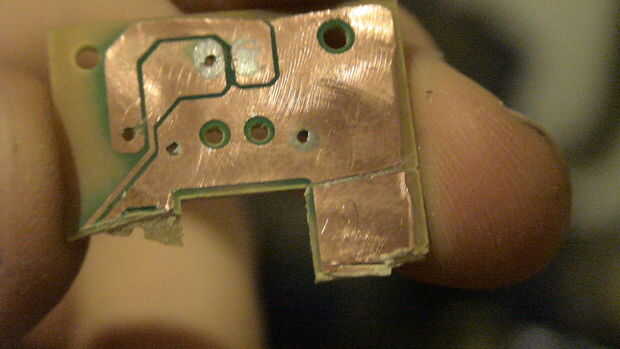

Comencé por anotar la junta con un cuchillo por lo que podría hacer el tablero más pequeño y más compacto y menos confuso.

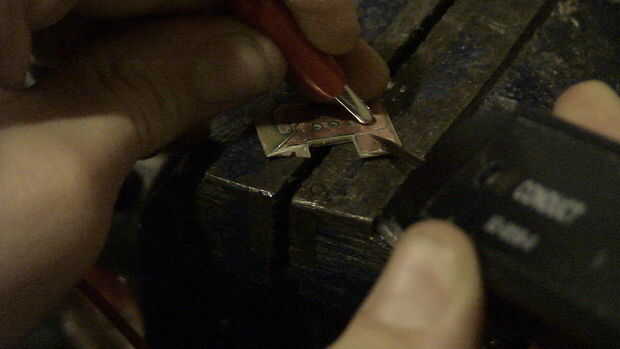

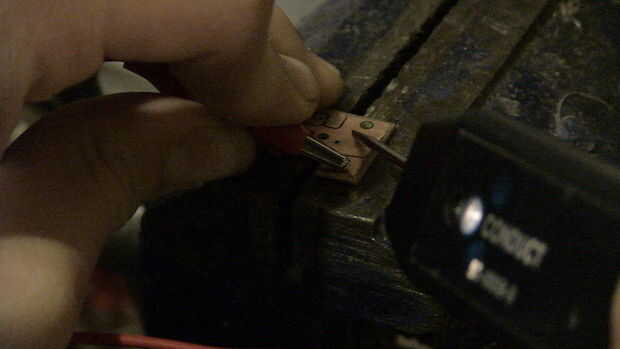

Luego usé el cuchillo del exacto para cortar un contacto en dos partes. Cuando recortas un contacto siempre use el probador de continuidad para verificar si se corta el contacto con éxito.

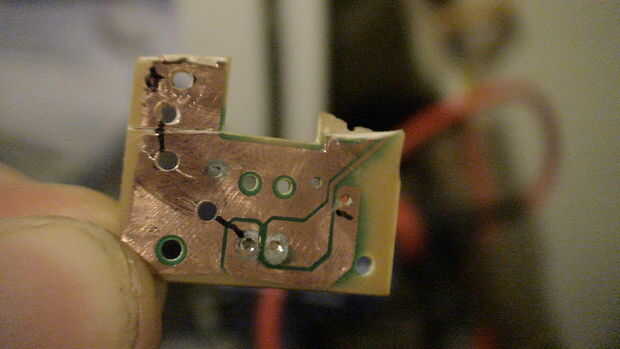

después de cortar el contacto sacó los agujeros a taladrarse con un rotulador.

Luego configurar mi dremel con la broca más pequeña y perforados en las marcas

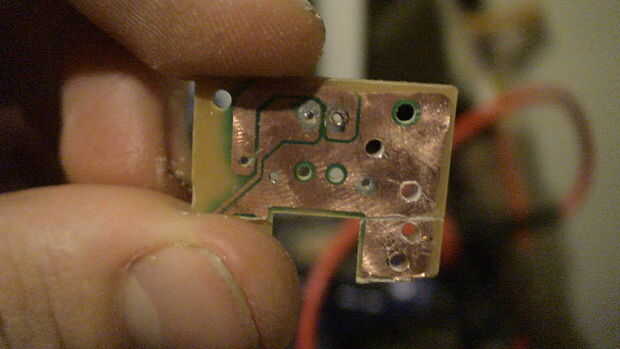

Entonces por amor de enseñanza saqué cómo sería vincular el circuito para que puedas conseguir la idea sobre cómo hacerlo.
