Paso 1: Herramientas y materiales
- TRRS jack
- TRRS A / cable V
- Taladro con broca de 1/4"
- Transistor 2N4401-ND
- resistencia de 1 k
- potenciometro de 1 k
- Cinta aislante
- Soldador, soldadura
Opcionalmente:
- Pequeña PCB
- Pistola de pegamento caliente

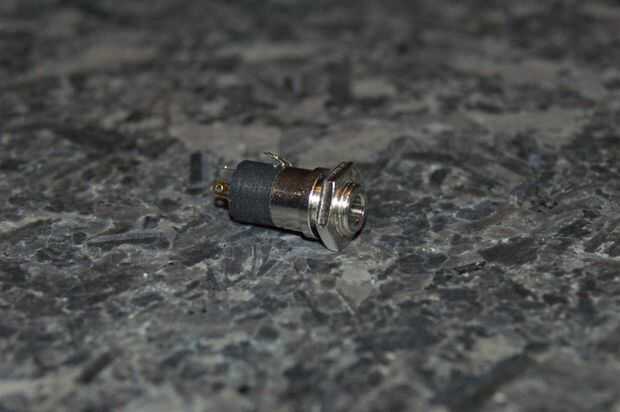

Un gato TRRS es similar a un jack mono o estéreo. Un jack mono tiene 2 contactos: audio y tierra. Es un conector de punta y manga, o TS. La punta es generalmente audio y la manga es tierra. Cuenta con una clavija estéreo de 3: audio izquierdo, audio derecho y la tierra. Es un conector de punta, anillo y la manga y generalmente la punta es audio izquierda, el anillo es audio derecho y la manga es tierra.
Se puede ver donde va. Un jack TRRS tiene cuatro conectores: punta, anillo, el anillo y la manga. Esto permite para 3 conectores además de un suelo, lo que significa que también podemos incluir vídeo compuesto. Usted probablemente ha llegado a través de enchufes y tomas esto como videocámaras o teléfonos inteligentes.
Parece que la mayoría de los cables está configurada para que la punta es audio izquierda, primer anillo es video, segundo anillo es tierra y manga es audio derecha. No estoy seguro porqué el manga no es tierra, pero bueno. Lo que funciona.
¿Por qué utilizar a un gato como ese en lugar de los conectores RCA normales? Simplemente prefiero hacerlo como poca modificación para el caso como sea posible. Es bastante malo que yo soy incluso un agujero de perforación. Y si más adelante decido que quiero usar solo RCA, puedo perforar más.
Dicho esto, estos no son los gatos más fácil de encontrar. No vas a encontrar en Radio Shack, de todos modos. Buscalo en google alrededor. He encontrado algunos en showmecables.com. YMMV. Si usted no puede encontrar ninguna o no te gusta el precio, no dude de hacer un conjunto amarillo blanco rojo estándar de conectores RCA. Es la misma idea; Sólo recuerde a tierra cada uno. Como alternativa, podría usar a un jack TRS normal y basta con ejecutar una línea de audio y vídeo. La ColecoVision tiene sólo mono de todos modos, con TRRS estamos simplemente enviar la misma señal a izquierda y derecha.

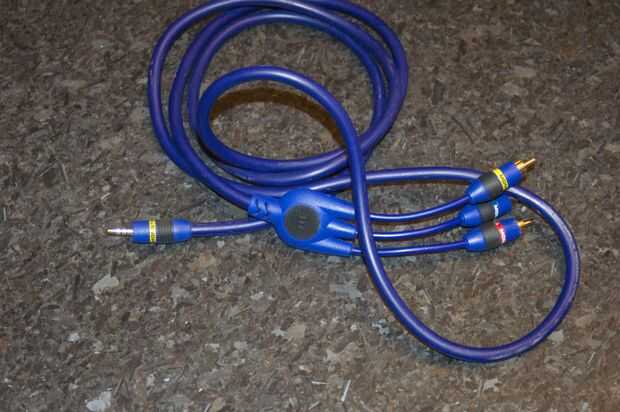

De todos modos, también necesitarás un TRRS -> cable RCA. Yo tenía por ahí un par. Tengo un monstruo que probablemente compré hace 10 años. Se puede comprar en cualquier tienda de electrónica o en la web. Buscalo en google "cable de la videocámara". La mayoría de ellos debe cablearse como se explicó anteriormente, pero definitivamente usted debe comprobar en primer lugar. Hablaré adelante.
El resto de los elementos debe ser auto explicativo. Recomiendo un pequeño PCB así. Usé una pequeña circular de Radio Shack. Se pueden soldar el transistor, resistencia y bote directamente a la daughterboard de RF, pero opté por soldadura a un PCB y pase los cables a la daughterboard. Lo que flota su barco.
