Paso 3: Soldar el circuito
Qué vamos a hacer son dos cosas: amplificar una señal compuesta con un transistor y un grifo en la salida de audio.
No hay nada que le impida breadboarding esto primero. Decidí no hacerlo, puesto que sólo implica tres componentes, pero no dude de si eres más recelosos.

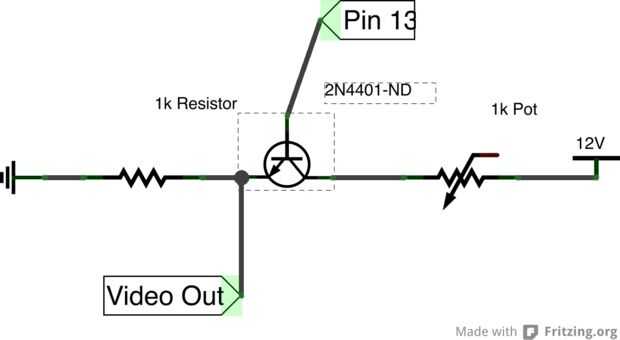

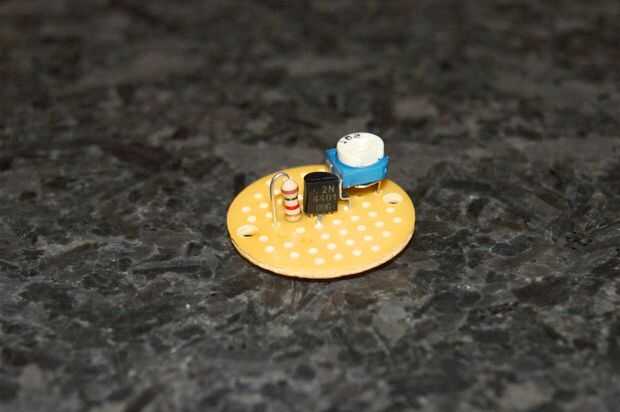

Ver el esquema. Un breve repaso: Limpie de potenciómetro recibe + 12V. Una pierna va al colector del transistor. Base del transmisor va a Pin 13. Emisor va a la salida de video; también a la resistencia de 1 k que va a tierra.

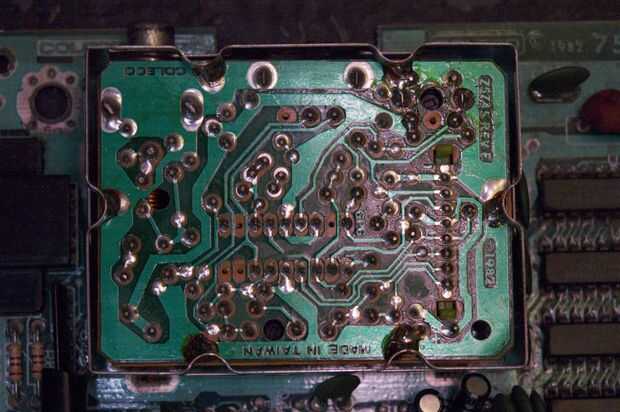

Mientras tanto, basta con ejecutar audio hacia fuera desde el punto de soldadura marcadas.

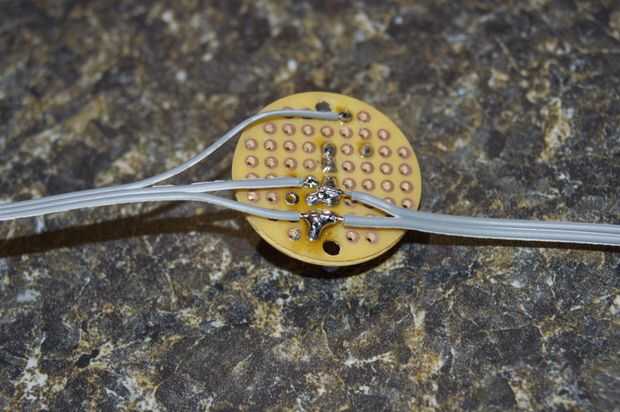

Cuando hayas terminado de soldadura PCB y todos los cables están conectados, poner alguna cinta aislante o pegamento caliente en la parte inferior para evitar cualquier cortos.

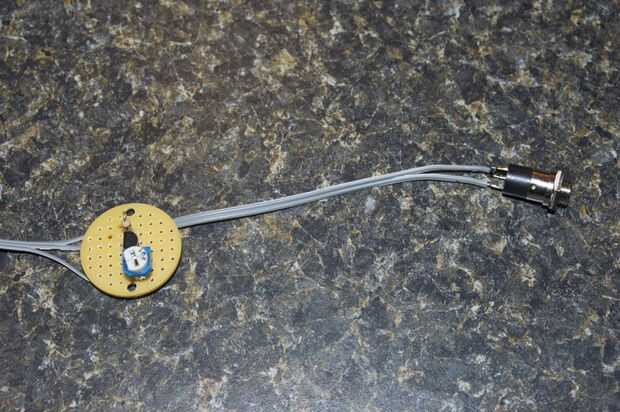

A continuación, suelde las salidas a su gato. ¿Cómo sabes qué terminales de soldar a? La forma más fácil para saber es usar un multímetro para probar continuidad. Enchufe el cable TRRS en el jack TRRS y compruebe qué terminal se conecta a que conector. Asegúrese de encontrar un terreno así.
Verificar y comprobar las conexiones. Dibujar un diagrama si tienes que.

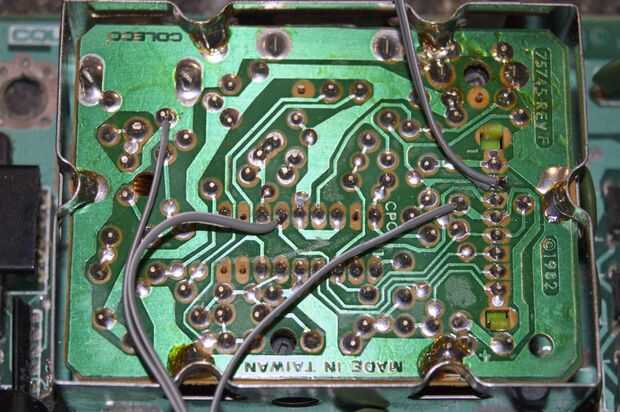

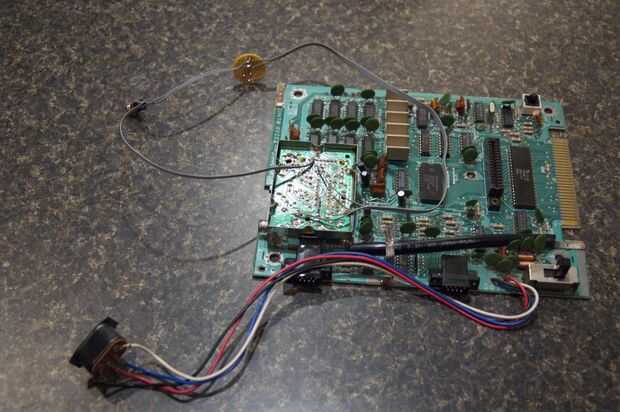

Luego soldarlos para arriba. Compuesto y de tierra salen de la PCB. El audio viene directamente de la Junta. Corrí dos cables para 2 canales de audio. Probablemente puede ejecutar un cable y soldar a las terminales izquierda y derecha de la toma para el mismo resultado.
