Paso 3: Conectar LCD con Arduino
Ahora a conectar el LCD a los pines de Arduino.
Vamos a hacer algunas conexiones de pin!
En primer lugar, no se encienda tu Linkit! sólo mantenerlo y realice las siguientes conexiones:
16 x 2 LCD tiene 16 pines que estan -
1) GND - Señal baja
2) VCC - señal de energía positiva
3) V0 - ajuste de contraste
4) RS - register select
5) R/W - selección de lectura y escritura
6) E - operación activar señal
7) DB0 - bit de datos 0 (aquí no se usa)
8) DB1 - bits de datos 1 (aquí no se usa)
9) DB2 - bit de datos 2 (aquí no se usa)
10) DB3 - bit de datos 3 (aquí no se usa)
11) DB4 - bit 4 de datos
12) DB4 - bit 5 de datos
13) DB4 - bit de datos 6
14) DB4 - bit de datos 7
Sólo usaremos DB4 a DB7 pasadores para transferencia de datos como estamos utilizando el modo de 4 bits. (Vamos a nee sólo 4 cables para la transferencia de daa + 3 para registros + 2 GND y VCC)

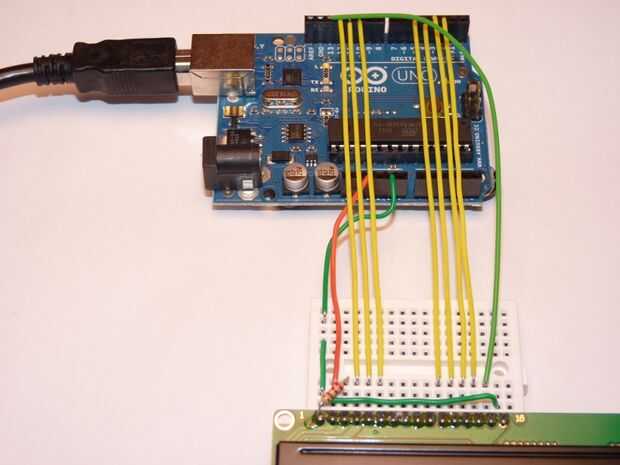

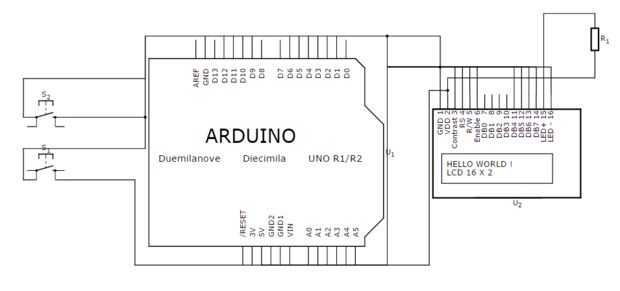

conexiones:
Enchufe DB7 clavija de Linkit 3
Enchufe DB6 clavija de Linkit 4
Enchufe clavija de Linkit 5 DB5
Conectar DB5 a pin de Linkit 6
Conectar E perno de Linkit 9
Conectar R/W al perno de Linkit 10 (o fila negra en la parte superior del tablero)
Conecte el RS al pin de Linkit 11
Ahora han puesto con éxito las conexiones de pin!
