Paso 3: Entender el circuito
Lectura de la señal de Audio

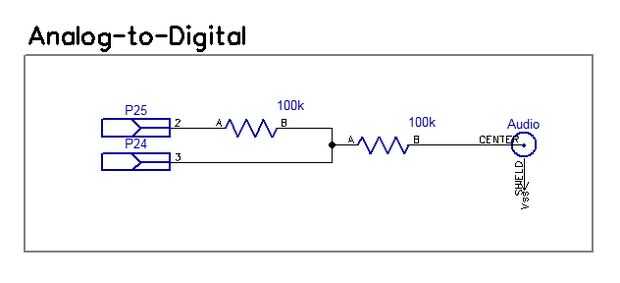

La señal de audio entra en analógico, utilizamos un circuito 'Sigma Delta' convertir a valores digitales;
¿Qué es Sigma Delta?
Las computadoras viven en un mundo binario - hay sólo dos valores, Vdd y tierra. Desafortunadamente, las señales como sonido tienen valores entre Vdd y masa que queremos leer. Delta de la sigma es la técnica más común para la lectura de valores analógicos.

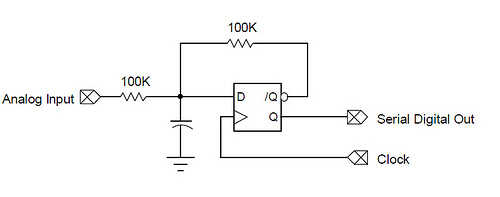

Te programamos un perno (D en el esquema más abajo) en el inicio rápido para hacer algo muy simple: cada vez que siente Vdd, conectar una segunda (/ q en el esquema) a tierra. Cuando detecta baja, conecte el segundo pasador a Vdd.
¿Qué sucede si conectamos/q hacia D? Esto es lo que obtenemos;
No hay ninguna entrada analógica conectada, / q se de la vuelta en cada ciclo de reloj (ciclo de trabajo % 50);
- En el primer reloj, D se sentido tierra y conectarse/q de Vdd
- / Q carga el condensador.
- Una vez que el condensador se carga hasta Vdd, D gira/q a tierra
- Que descarga el condensador,
- Y así sucesivamente.
Contando con qué frecuencia/q flipa, podemos determinar el voltaje de entrada. La entrada analógica es.6 * Vdd;
- En el primer reloj, D detectará a tierra, conexión/q de Vdd
- / Q carga el condensador, sino porque la analógica de entrada ya ha traído el condensador a.6 * Vdd, no tomar tiempo para cargarla.
- Una vez que el condensador se carga para arriba, D gira/q a tierra
- Descarga del condensador
- Y así sucesivamente.
Cuando la entrada analógica es.6 * Vdd, / q no tiene que pasar todo el tiempo cargando el condensador, su ciclo de trabajo es inferior al 50%. De hecho, es sólo en el 40% del tiempo.
La mayoría ADC utiliza Sigma-Delta, ya está incorporado en las clavijas, o es externo, como en el inicio rápido, es un artículo más detallado en la Wikipedia sobre cómo conseguirá su marcha delta sigma, pero esperemos que mi breve explicación. Toma un poco de código para hacer Sigma Delta, y ya está en nuestro código.
Salida de vídeo

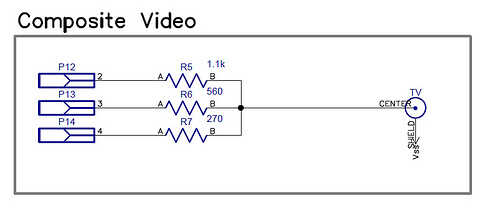

Salida de vídeo el QuickStart toma 3 resistencias y el circuito ya está integrado en la junta rápida Proto. Aquí está el circuito, convierte la señal digital que genera el inicio rápido en una señal analógica que su televisor pueda entender.
