Paso 3: Ingeniería inversa!
Por favor ver las fotos tamaño Original:
Ver la imagen aquí: http://extrazoom.com/image-35217.html
Explico más en detalle cómo alinear imágenes aquí en este tutorial: ¿Cómo puedo invertir ingeniero un agujero a través de simple Consejo?

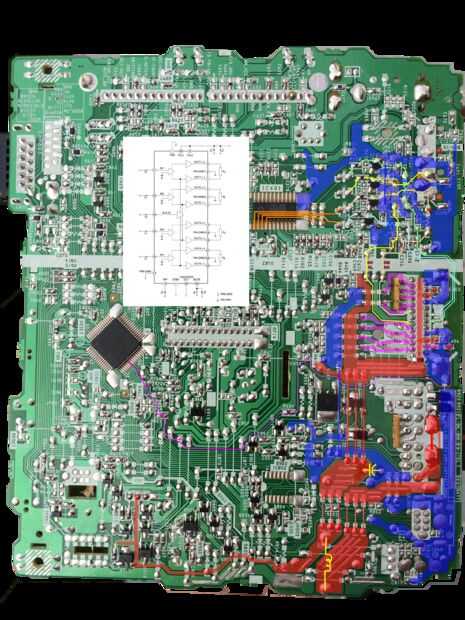

Basado en la hoja de datos, empiezo a enumerar las conocidas clavijas y rastros, en capas encima de la imagen, luego voy a seguir rastros, y hacen suposiciones que eran a veces va, entonces comprobar la continuidad con un multímetro para asegurarse de que adiviné derecha.
Destacó cada rastro que era importante y necesaria para conseguir el amplificador trabajando, de su poder, entradas y salidas y pines de control. Remonta atrás las salidas de altavoz de la parte trasera a través de la Junta en magenta. Tierra siempre es fácil, resalté el terreno en azul, (todo en un coche es el chasis es tierra, así que usted puede probar continuidad fácilmente para su tierra lo saben). En rojo, puso de relieve la línea de 12v que viene del cable amarillo que viene de la batería del coche. Cada una de las 4 entradas de audio se destaca en un color distinto.
Todo fue inútil. Así que rompí algunos rastros que las otras partes del circuito que no es necesario. Tan sólo necesita añadir un enlace de puente en el pin de stand-by de la IC, que antes era sólo alimentado por el micro controlador, cuando la radio estaba en.
He inyectado señales directamente a los pines de entrada y voilá. audio salió de los altavoces.
Puesto que tenía un par de salidas RCA en la parte posterior, sólo redirige el audio de los conectores de salida de audio a audio al amplificador.
