Paso 3: Construcción del circuito rectificador

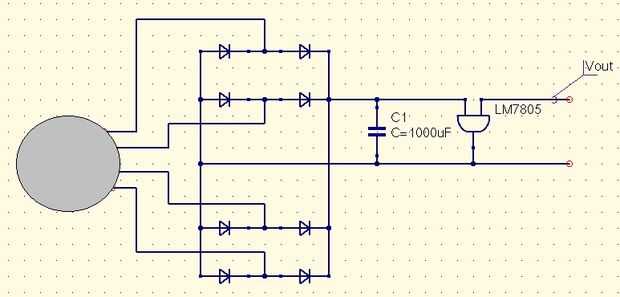

La salida de los rectificadores se estabilizará con una capacidad de 1000uF y un regulador de voltaje de 5v (LM7805 en mi caso).

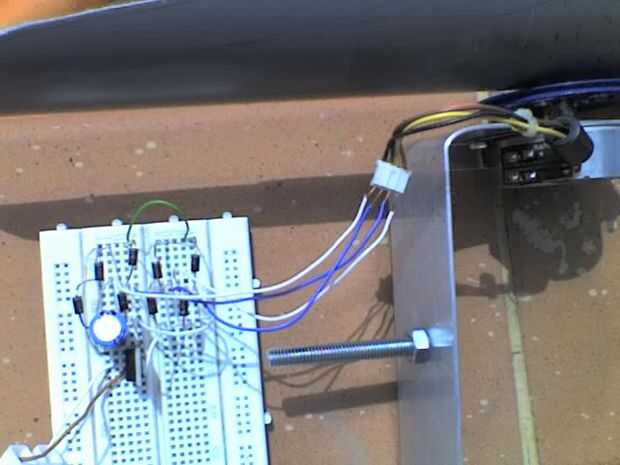

Fije algunos conectores para cargar diferentes gadgets. He añadido un conector USB hembra ya que mi teléfono y mp3 utilizan USB para cargar.
Nota 1: este motor puede generar fácilmente más de 5V, pero sólo necesito 5V por el camino.
Nota 2: hay un problema con el conector hembra USB. Es necesario seguir las especificaciones de USB para que funcione. USB2 de carga tiene dos resistencias de 15KOhm en los buses de datos funcione correctamente. Cheque los comentarios en este instructable para obtener más información: cargador USB

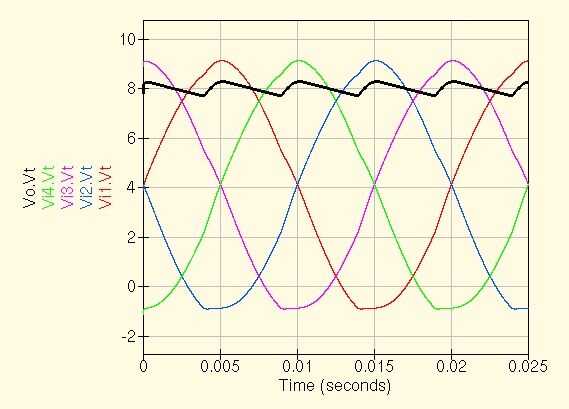

Nota 3: Usé este software libre para la simulación de circuito: QUCS
Carece de algunos componentes de ahora mismo, pero es genial después de todo.
ACTUALIZACIÓN
Todavía no puede conseguir carga en mi teléfono. Mi mp3 de carga ok, creo que es USB1.
