Paso 4: Las hojas
"Tres claves para blades perfectos son: el material utilizado, el tamaño de las hojas y la forma de las láminas son curvas (los ángulos)."
- El tamaño de las palas depende del tipo de la turbina de viento seleccionada: HAWT o VAWT *. El poder del viento y el generador están incluidos en definir el tamaño de las hojas. Aquí es una relación entre el diámetro del rotor y la potencia máxima entregada por la turbina de viento - sabiendo que el diámetro del rotor es doble de la longitud de una hoja-
- 50 a 100 W = > 1m.
- de 500 à 1000 W = > 3m.
- à 250 500 W = > 2m.
- à 1000 2000 W = > 4m.
- à 1000 2000 W = > 4m.

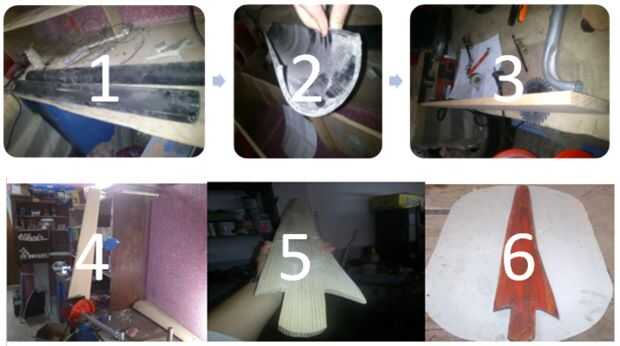

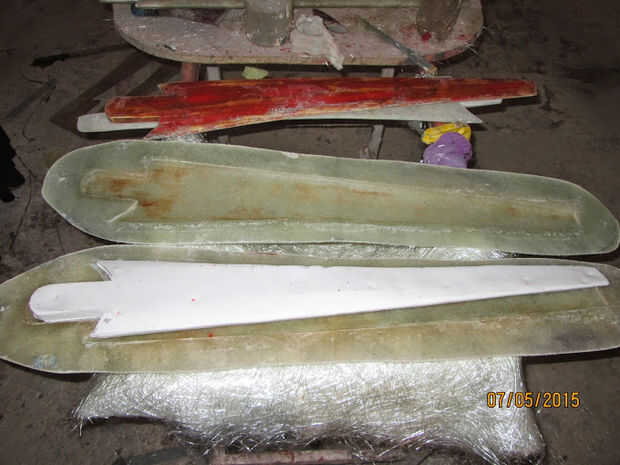

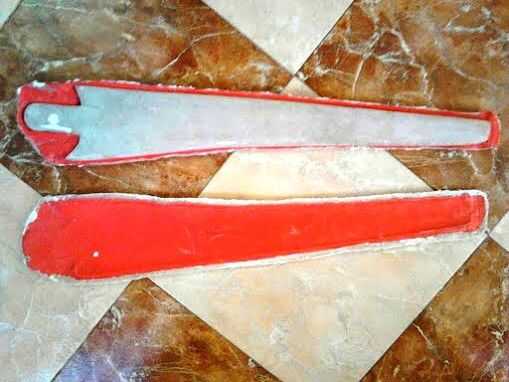

- El material a utilizar: en realidad puede utilizar madera, aluminio o resina. Para mí fue más fácil de usar resina porque funcionaba para obtener cualquier forma que desee hasta que empecé a hacer mis hojas con PVC pero fue muy difícil para mí darles forma lo porque hay mucho trabajo detrás. Así que para las cuchillas resina necesitará realizar un mejillón. Así que tomé una viga de madera de 1 m x 10 cm y forma en una lámina que es plana en la parte inferior y redondeada en la parte superior, la forma es aproximada y exactamente calcuated pero le da una hoja agradable si usted forma buena, lo bueno de los mejillones es que le da tres palas idénticas con la perfecta forma de mismo tamaño y peso, que es un factor capital para el equilibrio aerodinámico.
- La forma de la hoja: hay muchas formas de las hojas dependiendo de la velocidad del viento, la energía generada y otros factores. En este enlace encontrarás un sitio web que ofrece toda la gama de formas de hoja.

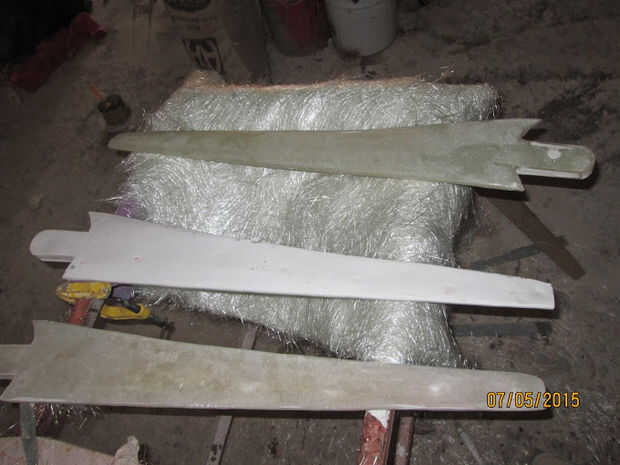

Al final de este paso tuve 3 hojas idénticas con 75cm de longitud y peso.
VAWT *: Aerogenerador de eje Vertical.
