Viga extensible de LED

Viga extensible de LED

¿Te cansas de que cientos de LED haciendo lo mismo una y otra vez? ¿Encender juntos, apagar juntos y flash juntos?

¿O, si sabes programación básica del micro controlador, cuantos LED se puede controlar con i/os?

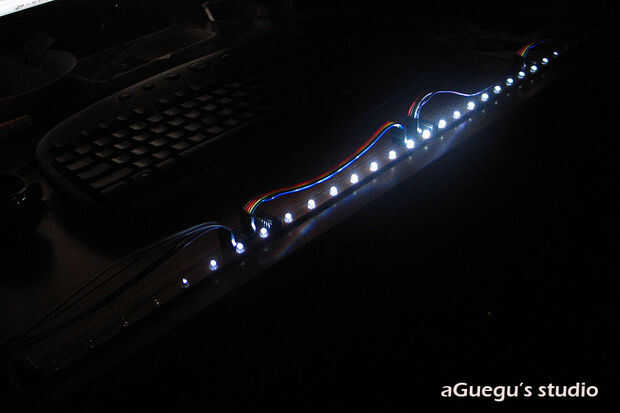

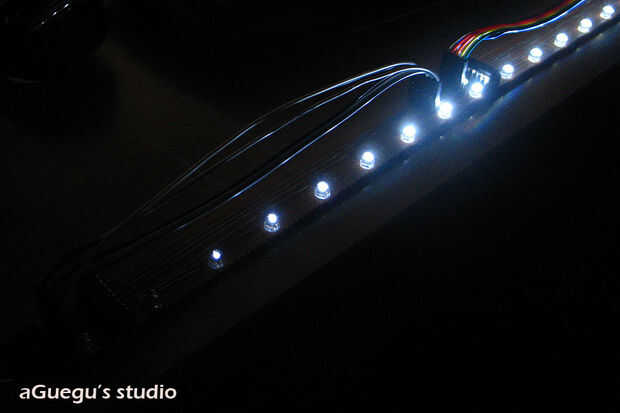

En este instructivo, con la ayuda del 74HC595, sabes cómo forman una sección estándar de 8 LED ' s, que pueden ser extensos sin límites. Y se tardan sólo 4 i/os.

No sólo de encendido LED individual, pero también brillo control LED solo puede realizarse.

video de animación de 2 secciones (16 LEDs):
http://youtu.be/aADcOLSNU0M

video de animación de 3 secciones (24 LEDs):
http://youtu.be/qvYaGY43A5Y

video de animación de 4 secciones (32 LEDs):
http://youtu.be/FeqEkkHhzhE

Etiquetas: LED, 74HC595, Extensible, Control individual
