Paso 2: Poner los LEDs y resistencias en

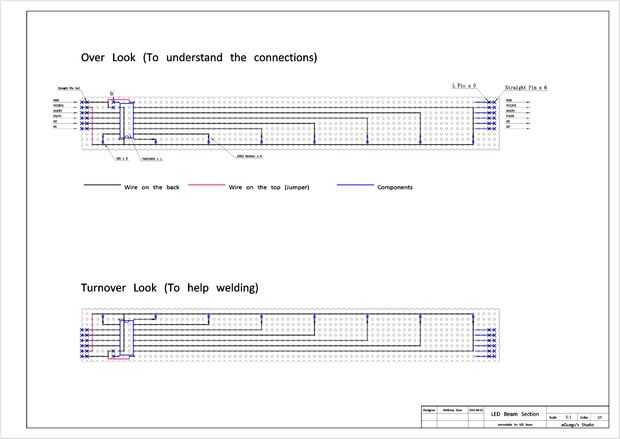

Paso 1: Aprender el dibujo del diseño. El diseño actual se tramitarán exactamente por él.

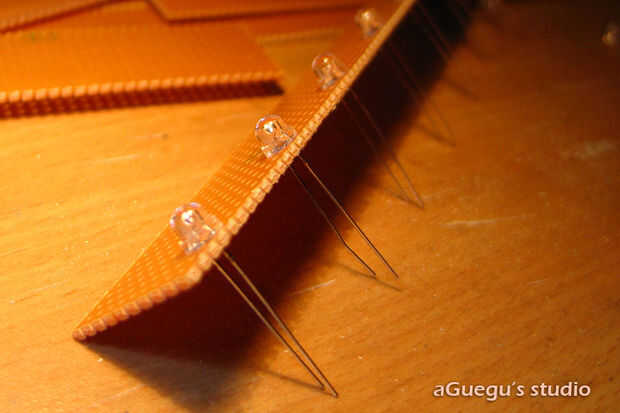

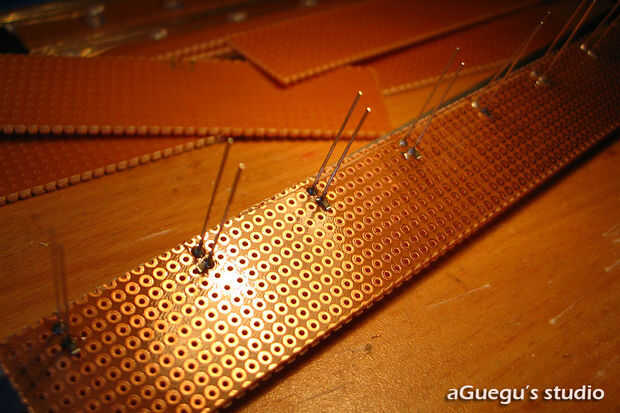

Paso 2: soldar los LEDs

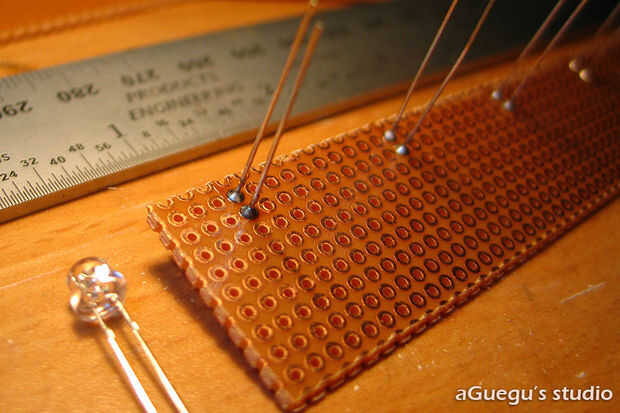

Consejo: Solo soldar un perno al principio. Empuje la cabeza de LED con el pulgar y al mismo tiempo, el estaño se funden por la electrónica de hierro. De esta manera, usted puede soldado el LED conectado a junta firmemente. Y entonces usted podría soldado el otro pasador.

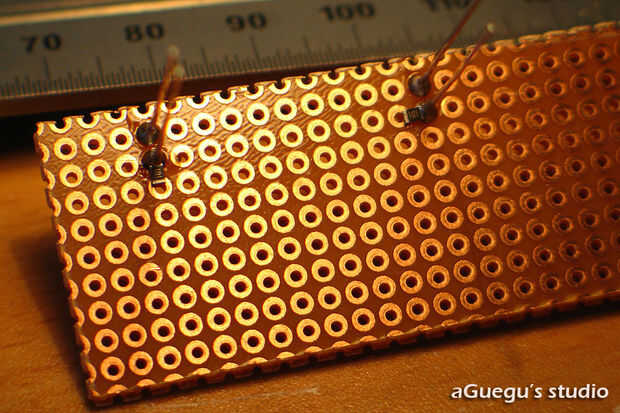

Paso 3: soldar los resistencias de 100 ohmios. La mayoría de los LED es 3.3v, en este caso, porque la fuente de alimentación es USB 5v, resistencia es necesaria para proteger el led de carga.

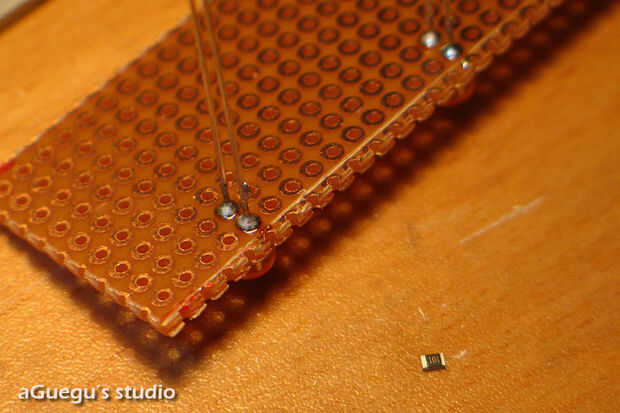

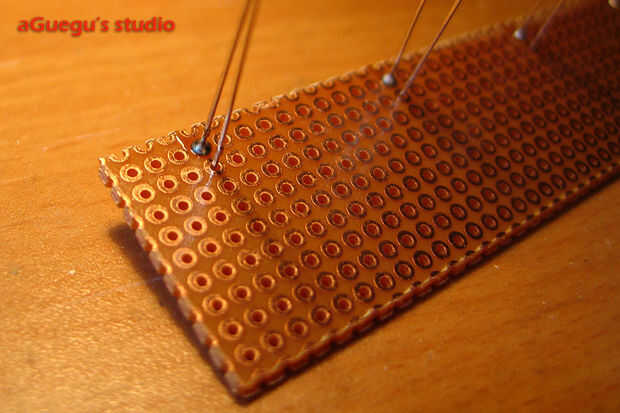

Consejo: Assumping tienes tu soldadura lápiz en su mano derecha, toma la pequeña resistencia de ohmios SOP 100 con pinzas en la mano izquierda. Agrupamiento de la lata en el segundo pin del LED y empuje un extremo de la resistencia. Luego tomar la soldadura en pluma y la solided de lata. Eso es todo.
Resistencia de compensación se comprime mucho que resisitor grande tradicional. Si la resistencia es hacer ausente, desaparecido o mosca no tomar un intento de encontrarlo. :)
Lista de material (para hacer una sola sección):
a. tablero perforado de x 1
b. soldadura estaño
c. inmersión 74HC595N x 1
titular de d. un CI de 16 pines para 74HC595N
e. LED (3.3v) x 8
f. resistencia de 100ohms SOP x 8
g. recto perno: 6 pines x 3, 2pin x 1
h. L Pin: perno de 6 x 1
i. 6 pin cable de arco iris (longitud: 8 pulgadas) x 1
j. DoPund cabezal para alambre de arco iris: 5 pines x 2, 1pin x 2
cable de puente de k..
l: tapa de cabezal de puente x 6
