Viga extensible de LED (4 / 8 paso)

Paso 4: Soldar el cable del puente y el titular de la IC

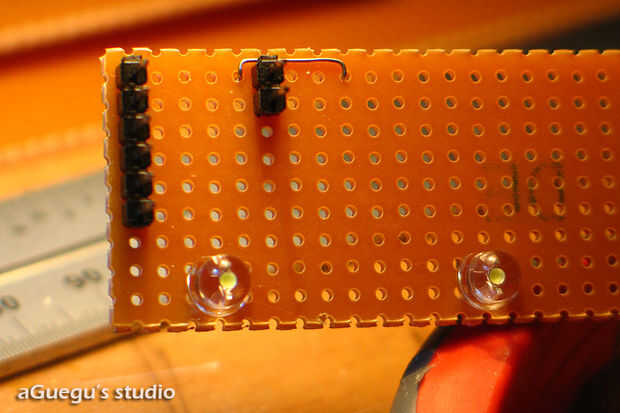

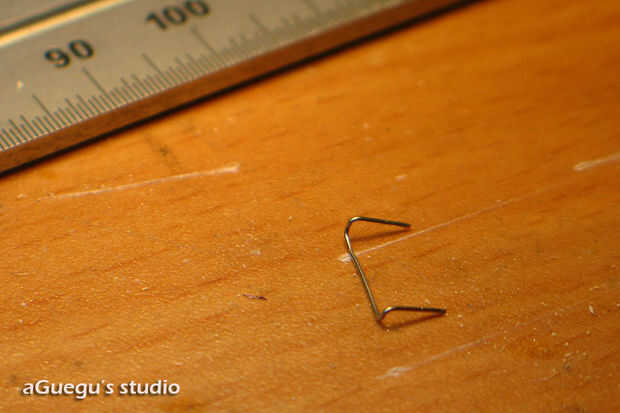

Paso 1: hay 2 secciones de cable de puente son necesarios en el diseño actual. (líneas rojas en el dibujo)

El más corto es más complicado, ya que necesita conseguir alrededor del pins y titular de la IC.

Consejo: puede usar la corte placa de PC para hacer la medición.

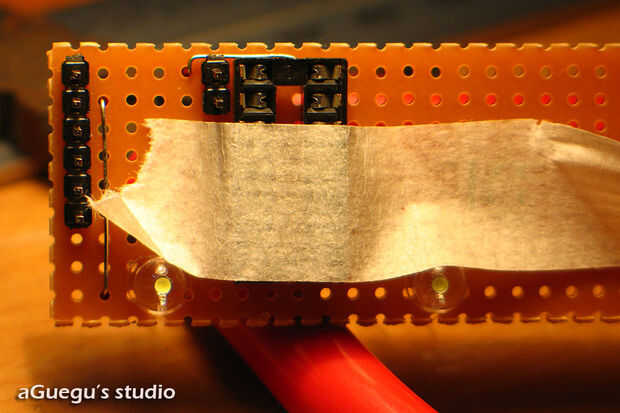

Paso 2: Soldar el soporte de IC (16pin)

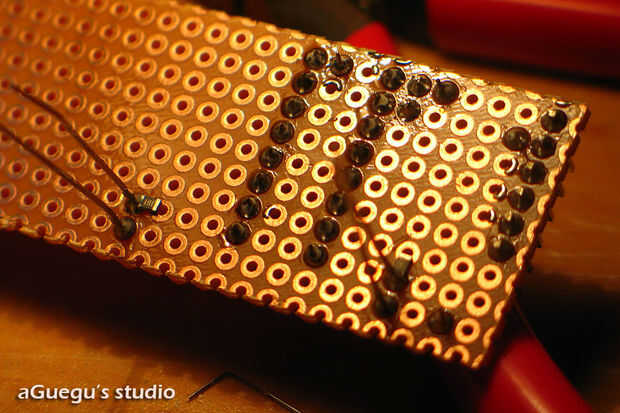

Consejo: Puede introducir cinta para sujetar el soporte de IC para usted. Lo mismo que lo que hicimos antes, soldadura los 2 pernos en los extremos diagonales, meld ellos uno tras otro mientras que empujar para que sea unen firmemente a la Junta. Y luego de la soldadura de los pines del resto.
