Viga extensible de LED (5 / 8 paso)

Paso 5: Soldadura por soldadura

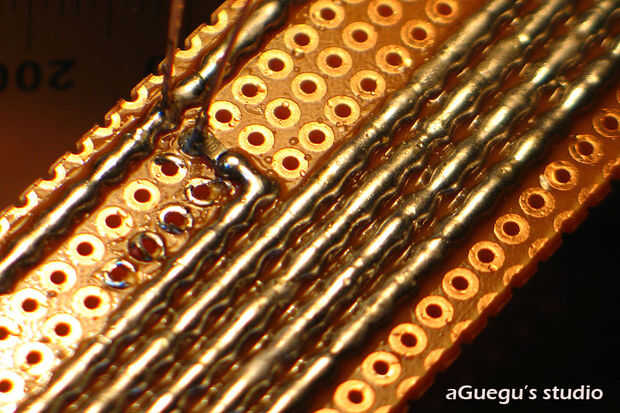

Puede parece un desperdicio de soldadura de estaño. Pero más se orangized a hacer la conexión en un tablero perforado de la PC. Si hay demasiados puentes colgantes en medio del sky, siempre parece como un desastre. y si uno se rompe, es difícil de identificar dónde.

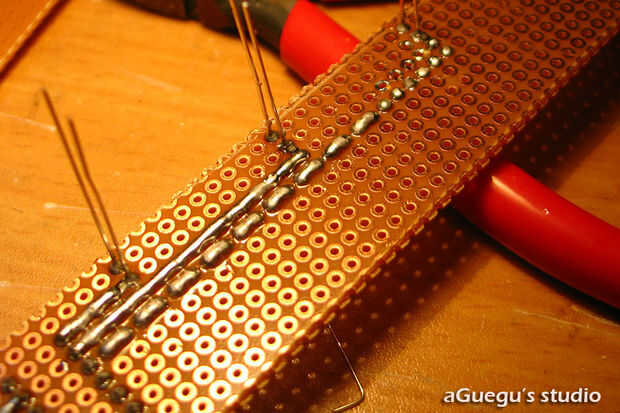

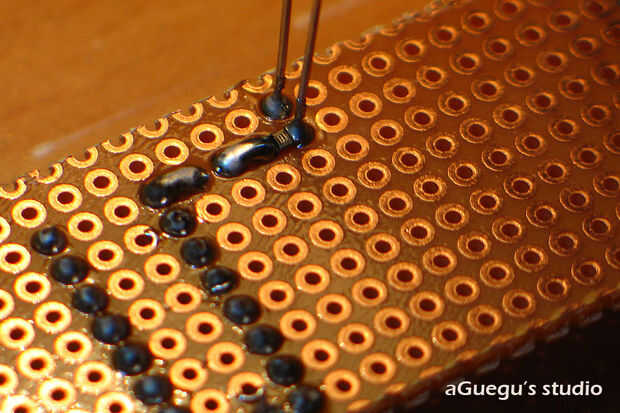

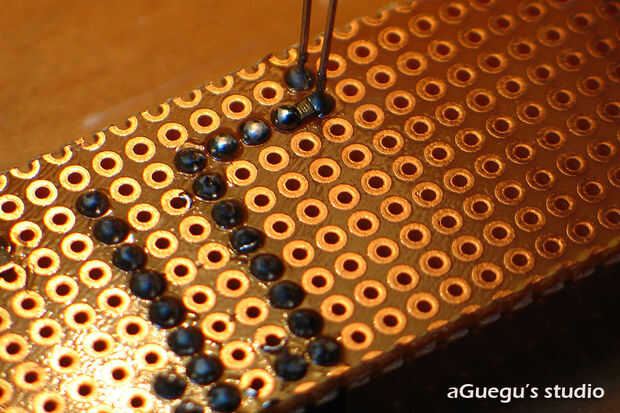

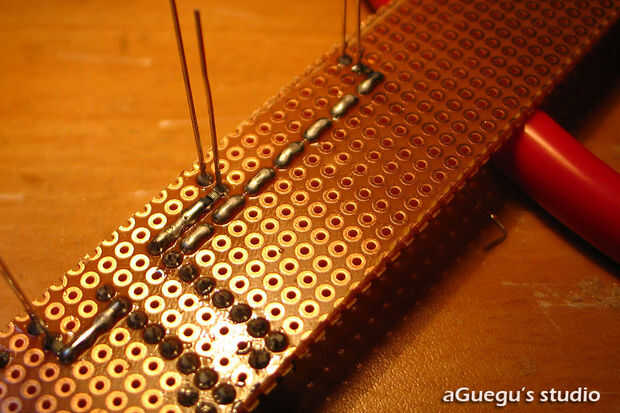

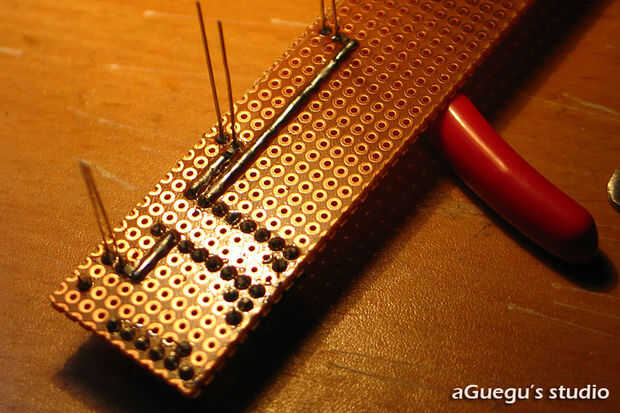

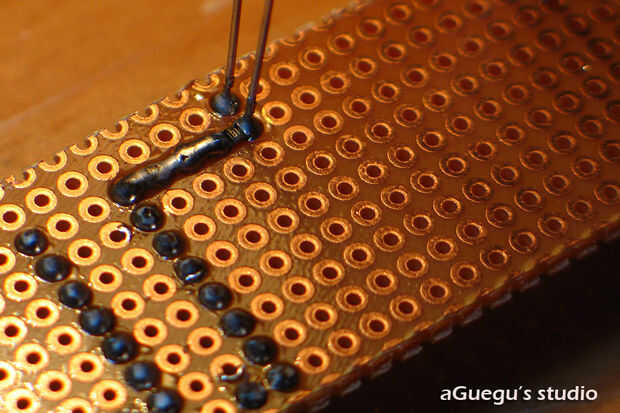

Consejo: Se funden algunos lata en cada plato en el camino, uno por uno. Conecte cada 2 de ellos a continuación, completar el cable entero.

Si la línea es larga, no la Conecte el componente al principio. Porque necesita uno o dos minutos para la línea entera se enfríe. Si el componente está conectado, el calor será conducido a las partes, que causan quemaduras. Los pernos, los PC no cuida tanto como los LEDs, resistencias, condensadores, microcontroladores que son vulnerables en comparación con el calor.

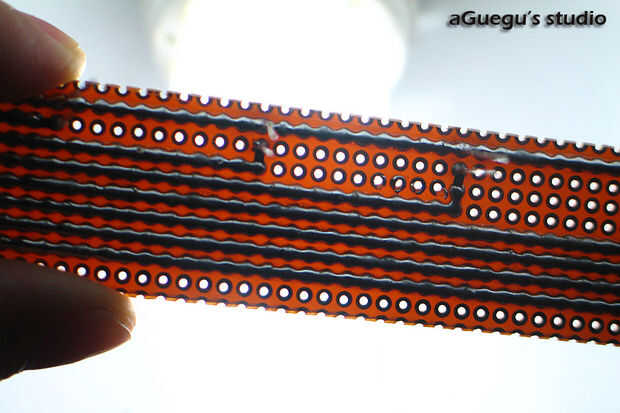

Después se colocan los cables. Compruebe con su multímetro según el dibujo. Si hay que cualquier cortocircuito caso, consulte con su lámpara, a encontrar a cabo.

Cables de construcción por soldadura de estaño es más difícil que suelda piezas, pero es todavía básica habilidad.

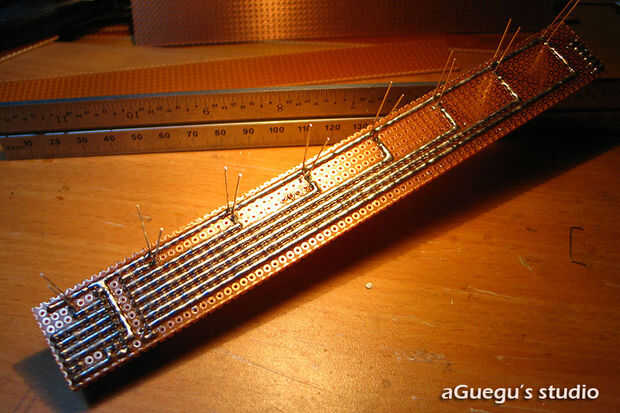

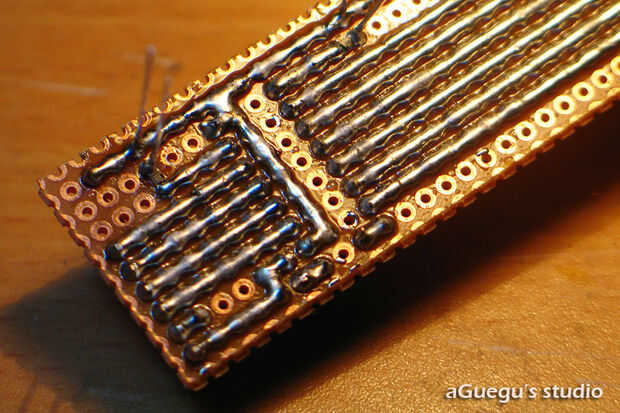

Mira en mi tablero acabado, es hermoso, ¿no?

Usted puede insisit en que línea de puente puede conectar el IC con los LEDs. De acuerdo. Sólo quiero un diseño bonito y organizado mirando.
