Viga extensible de LED (6 / 8 paso)

Paso 6: Hacer el conector, enchufe el IC y la acumulación de arco iris

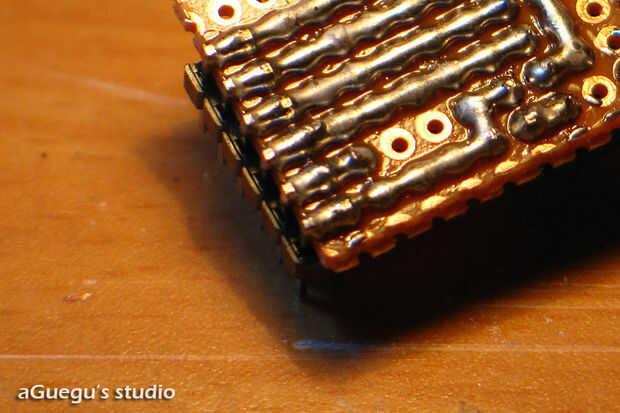

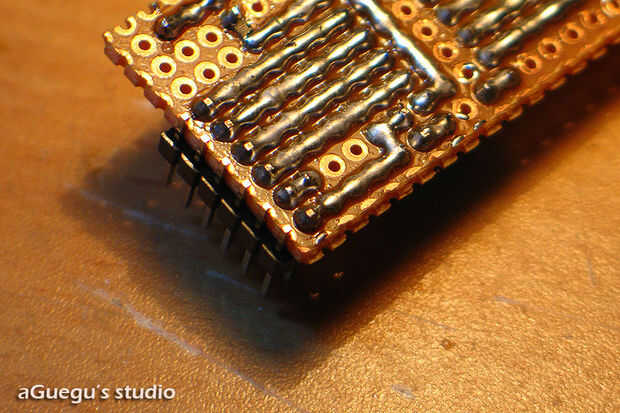

Poner otro 6pin apartar al que ya está allí. Usted podría utilizar un poco de pegamento rápido al sólido. Y entonces voltee y construir la conexión con lata extra.

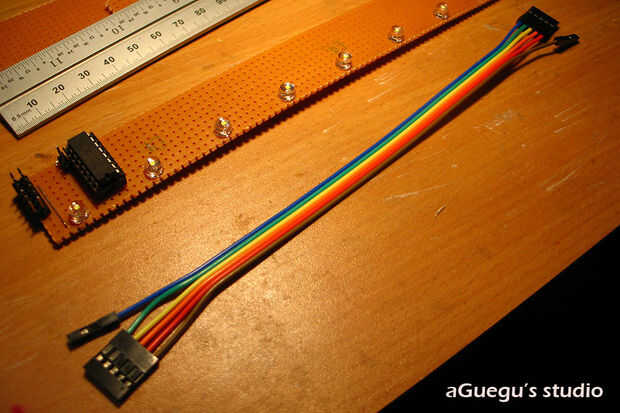

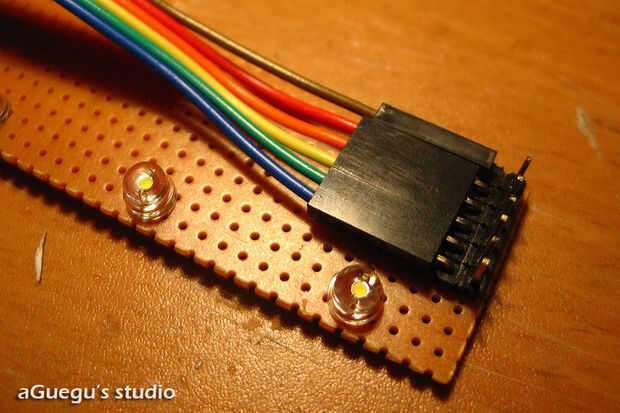

Alambre de arco iris se introduce para realizar la conexión entre los pines en ambos extremos, para ampliar el bus a las siguientes secciones.

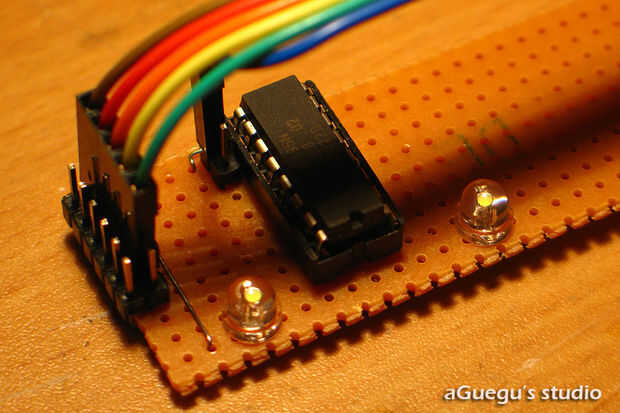

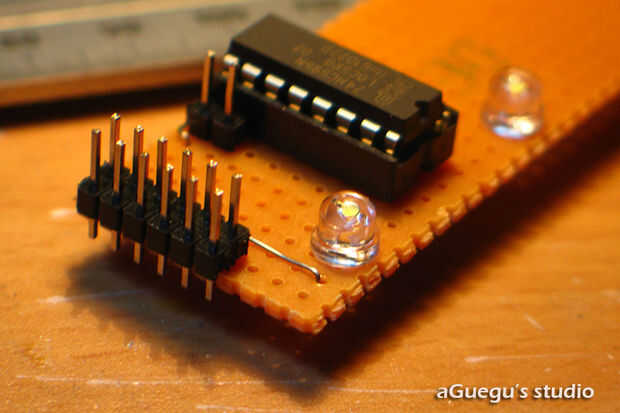

Subasta: Asegúrese 74HC595N pluged en la dirección correcta. Con respecto a los cables del arco iris, todos los pernos son paralelos, excepto uno, el azul en la imagen. porque el IC en la siguiente sección obtener datos de la IC preious, pero no de la de autobuses.

Felicidades. Una sección completa.
