Paso 6: Cableado y fontanería

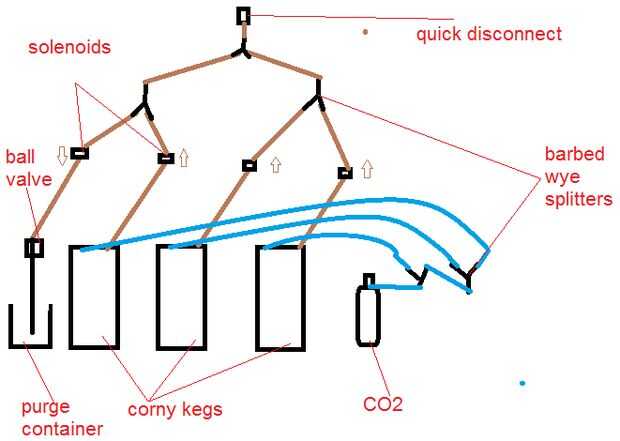

Para tuberías que van a necesitar el normal adaptadores para accesorios de barril cornelius, 4 válvulas de solenoide de líquido, un montón de guarniciones de púas wye de desconexión rápida, y un par de púa macho/hembra rápida las conexiones de desconexión. Te recomiendo divisores de wye sobre convergen las líneas de cerveza en un múltiple porque causan menos turbulencia, impide que la cerveza se espuman en tránsito. Lo que se puede utilizar para el gas. Válvulas de bola se puede Agregar pero no es necesarias como solenoides más fluidos son normalmente cerrados.
La desconexión rápida se utiliza para quitar la estatua de las líneas para cambiar los barriles. Va de un lado de la conexión en el tubo de la corriente que sale de la estatua, y el otro lado se fija a donde convergen las líneas de cerveza.

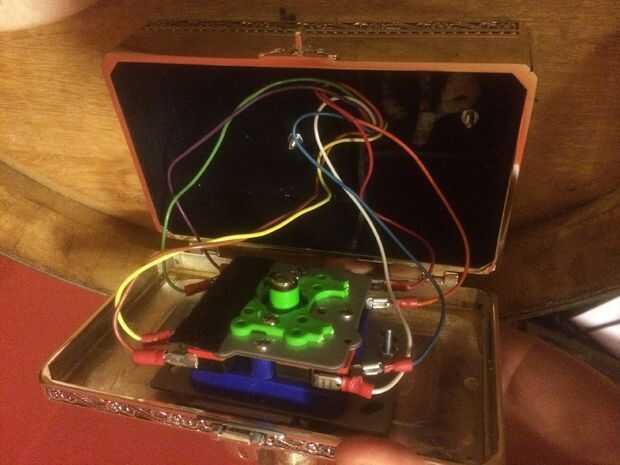

Para la manija del grifo tengo un joystick de ebay. Luego utilicé un adaptador roscado de 1/4-28 a 3/8-16 para permitir que el joystick aceptar manijas grifo estándar. Cada posición de la palanca de mando funciona un solenoide diferente. 3 posiciones son para la cerveza mientras que el último es para purgar la línea. Esto es útil para cambiar los barriles para que cuando desconecte la estatua, la cerveza en la línea de no ir por todas partes. Puse el joystick en un pequeño joyero y había atornillado a la parte superior del kegerator, con un agujero para el cableado.

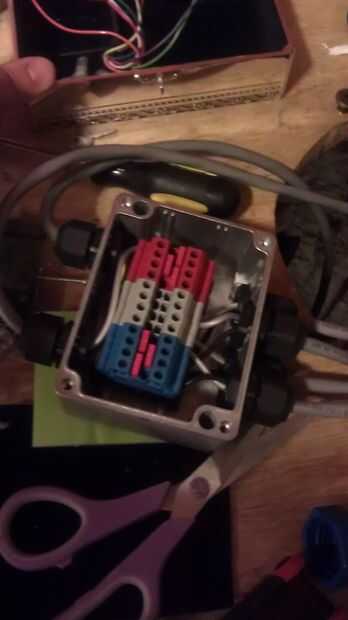

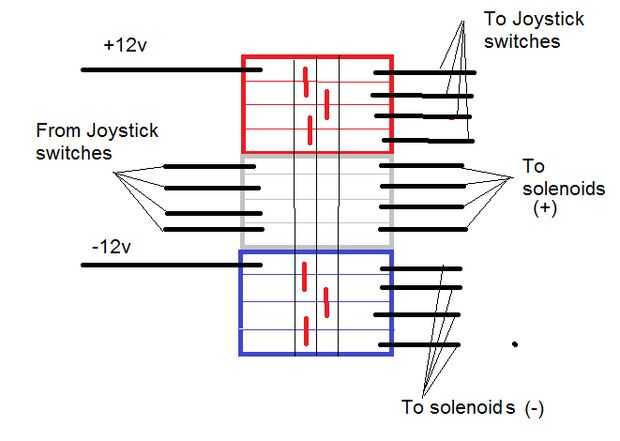

Sugiero usar una caja de empalme o electrónica impermeable para cablear los solenoides. el interior de un kegerator es un ambiente húmedo húmedo (condensación) y no quiere humedad un cortocircuito de las conexiones resultando en cerveza se dosifica accidentalmente. Para los cables va a la palanca de mando usé un cable trenzado de 9 (1 filamento no utilizado) para quitar desorden de exceso. En la foto no es una fuente de alimentación de 12v 2A pequeña montada al fondo del cañón. Los cables se corrió en el cañón a través de un orificio perforado, luego del golpe con la expansión de espuma para sellar hasta.
