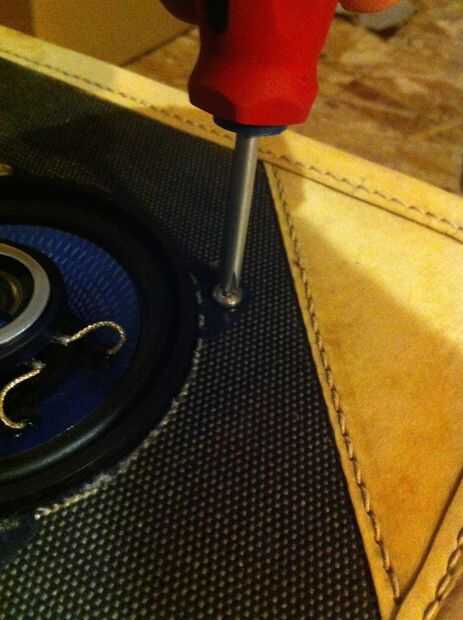

Paso 4: Montaje y cable de componentes y batería

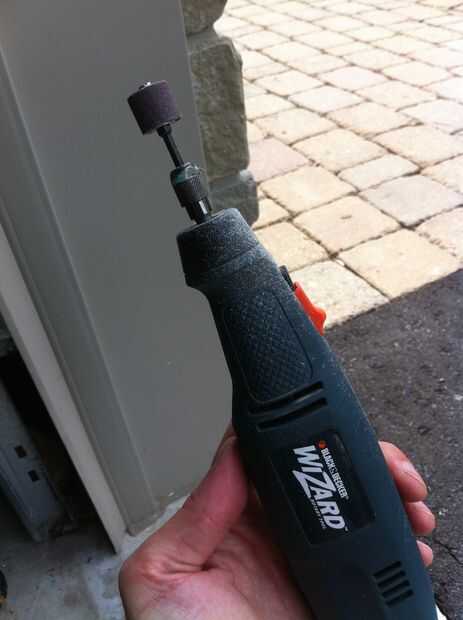

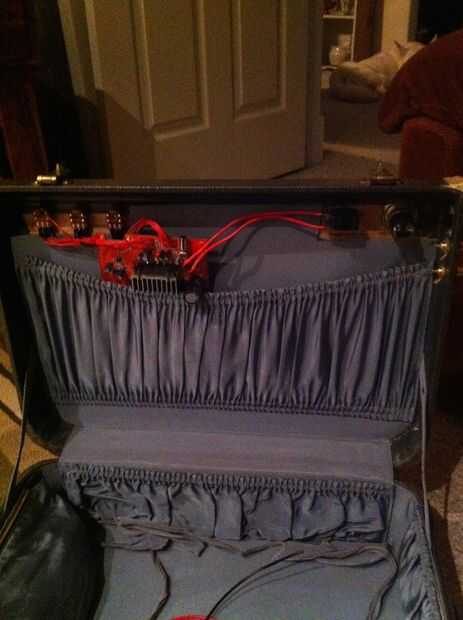

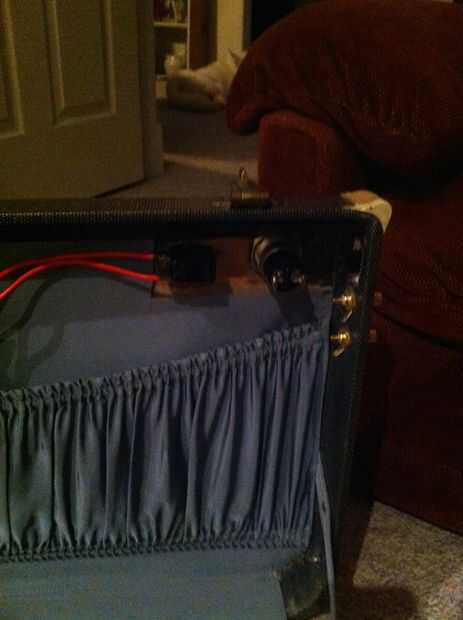

Ahora que ya tienes todos tus agujeros perforados, ya podrá montar y soldar los componentes. Tuve que utilizar una Dremel con un tambor de lijado para eliminar parte del material detrás del agujero donde mi jack de 3,5 mm se montó porque las roscas no eran lo suficientemente largos para pasar por el agujero que perforó en el caso. El amplificador fue asegurado con una pistola de pegamento caliente.

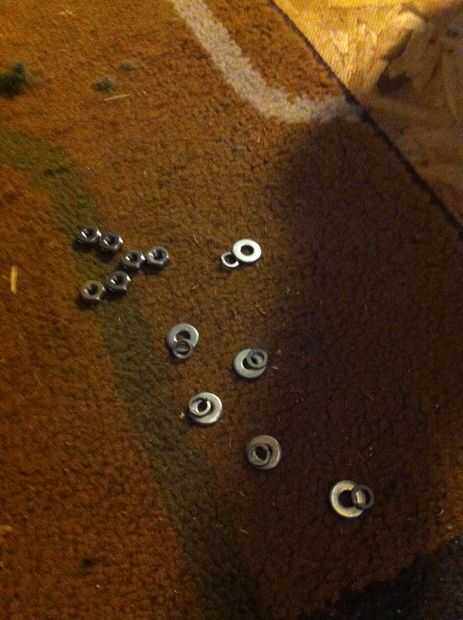

He utilizado Loctite en las partes roscadas para que no vibre suelta mientras hay música.

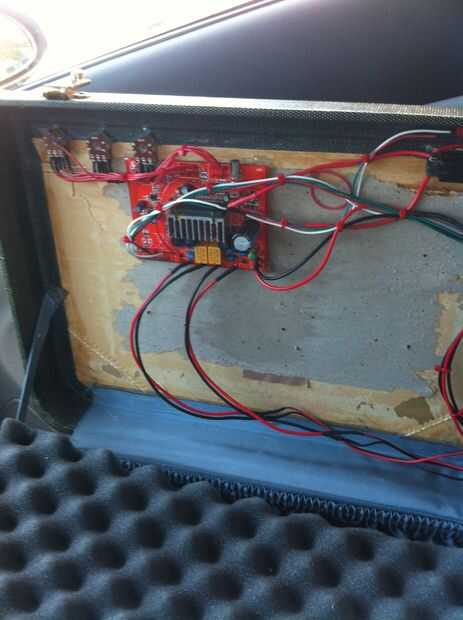

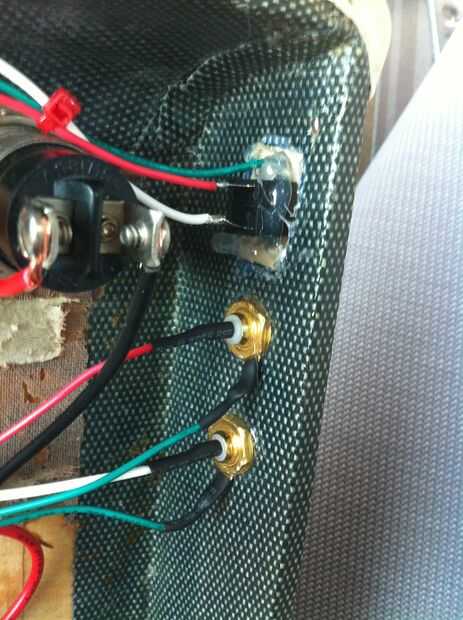

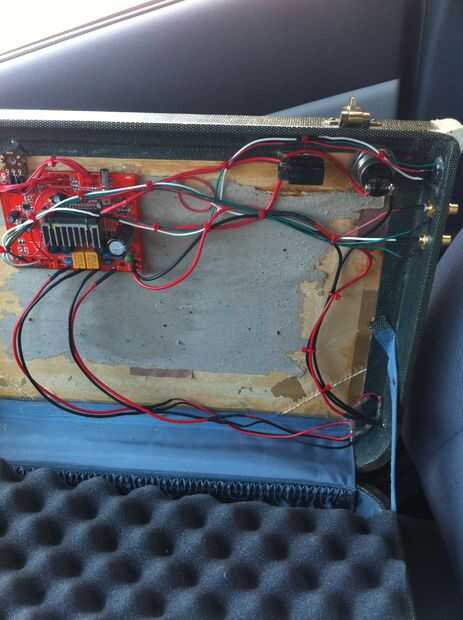

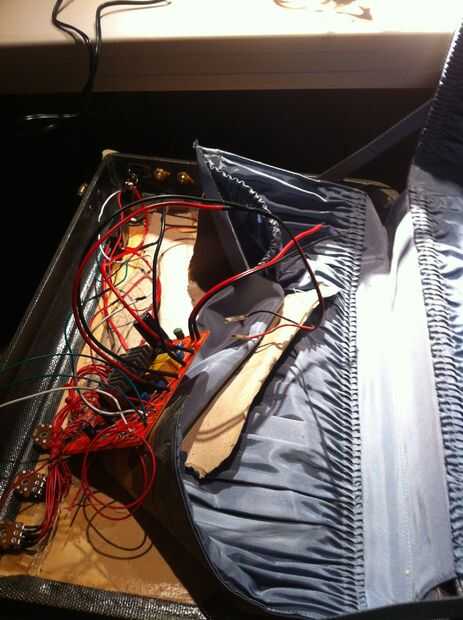

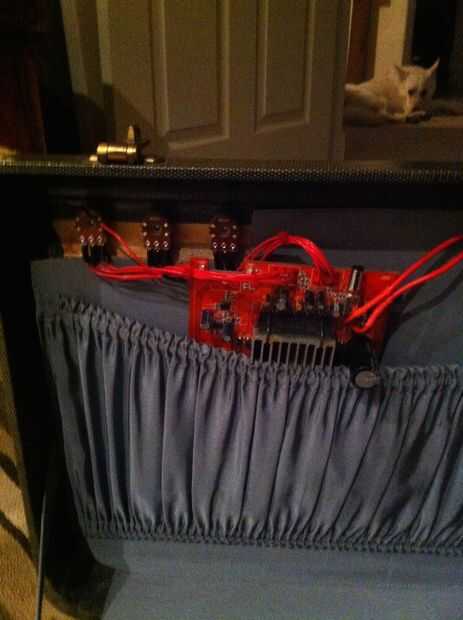

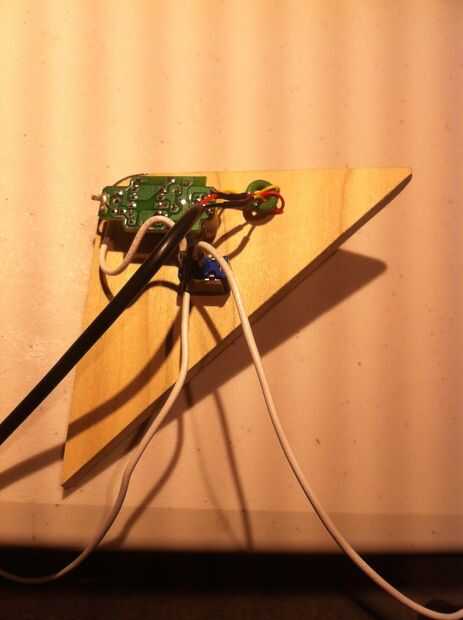

El cableado fue bastante simple. El amplificador tenía originalmente todas las entradas y salidas marcadas, por lo que es sólo una cuestión de conectar los altavoces a los puertos de altavoz, la potencia a la entrada de energía, etc.. La mayoría del tiempo que pasé en el cableado fue extendiendo a los componentes de la Junta Directiva de la amp con alambres. Si usted tiene alguna pregunta de cableado, puede dejar un comentario o enviame un mensaje.

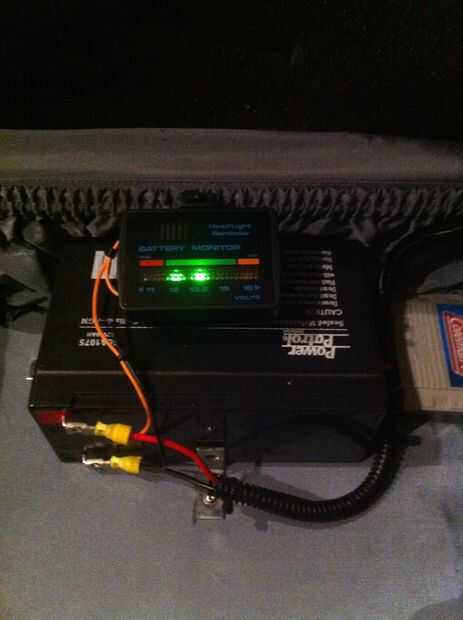

Desde originalmente publicar este Instructable, he añadido una batería de 12v 8ah, controlador de carga para la batería, módulo Bluetooth y cargador para la batería que alimenta el módulo Bluetooth. La pila que alimenta el amplificador dura aproximadamente 4 horas a un volumen alto sin necesidad de recargarse.

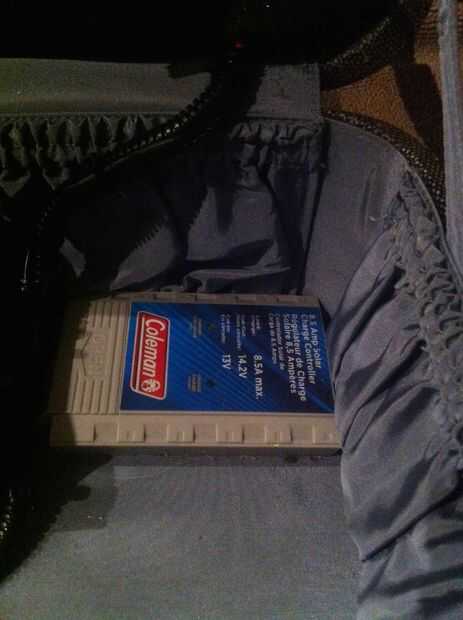

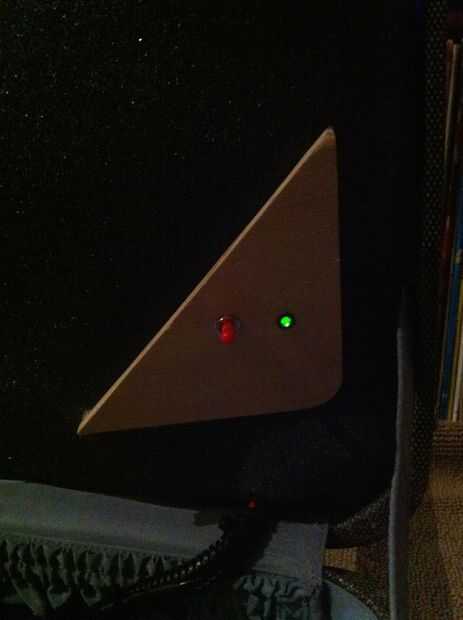

Para cable de la batería y controlador de carga, alambré simplemente la energía de entrada de la DC jack hembra en el exterior de la maleta a la entrada del regulador de carga. El controlador de carga tiene dos salidas de carga de 12v que comparten el mismo circuito. Yo por cable la batería directamente a una de las salidas y el amplificador a otro. Esto permite que el amplificador a utilizar la energía de la batería y la energía directa de la verruga de la pared en un momento dado. Para asegurar la batería dentro de la caja, simplemente utilicé 3 soportes en 'L' y había atornillada en el interior de la maleta alrededor de la batería.

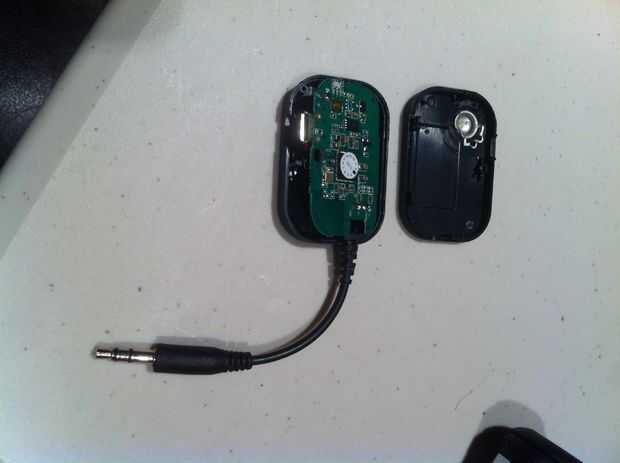

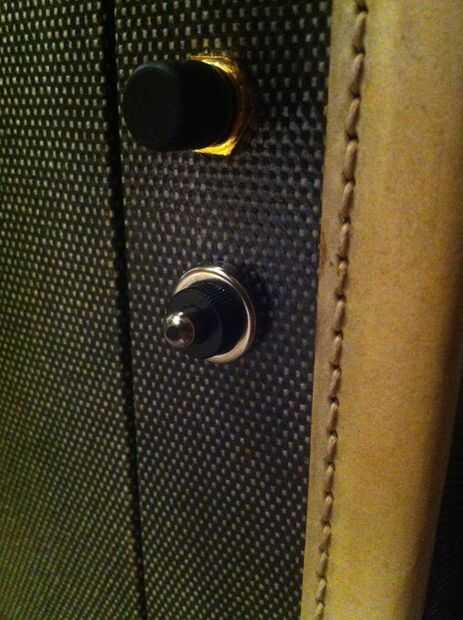

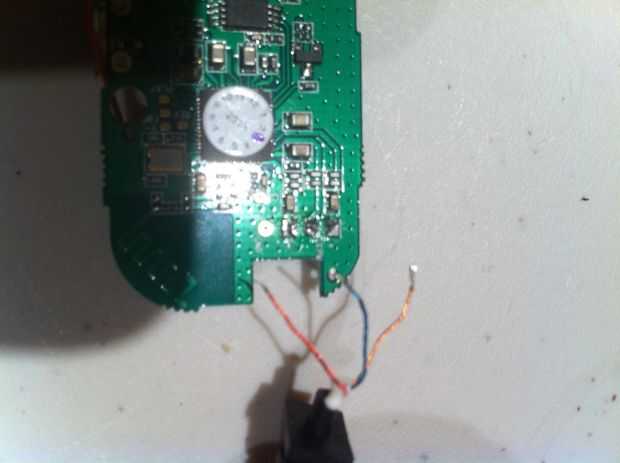

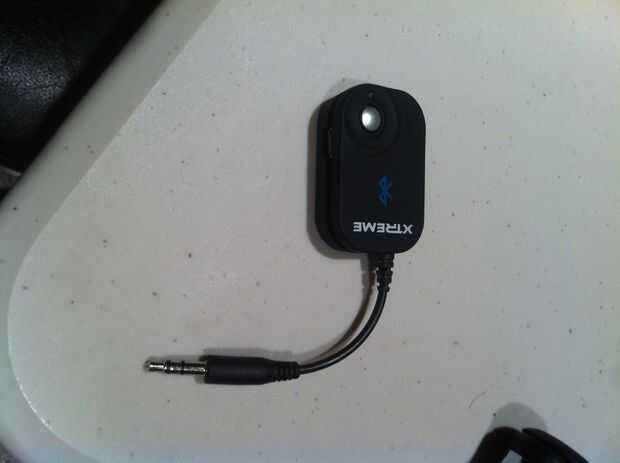

Luego desmontar mi módulo de receptor de música Bluetooth y desoldar al conector macho de 3,5 mm original de él. Había soldado en nuevos cables a los terminales de la izquierda, derecha y de tierra del módulo y había conectado a la misma entrada del jack hembra de 3,5 mm que va directamente al amplificador. Para cargar la batería del módulo Bluetooth, desmontar un viejo cargador de 5v automotriz y soldar un macho micro USB a la salida de 5v para ir directamente al módulo de Bluetooth con un interruptor de palanca de encendido/apagado para encender y apagar el cargador. He utilizado el extremo de la clavija más ligero que desmontado para un botón (especie de emparejó el look vintage de los otros controles externos) para controlar el módulo de Bluetooth desde el exterior de la maleta.
