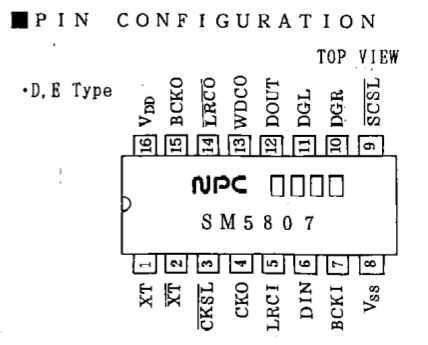

Paso 3:.. .wire para arriba...
-Pin BCLK
-Pin LRCK
-Pin datos
-TIERRA espiga
No es exactamente "I2S" porque esto tiene un tiempo diferente, de todos modos se hace referencia a estas 4 señales de conexión de audio digital como I2S.
Gancho para arriba...
Permite conectar el IPC y el reproductor a través del SPI.
Un convertidor de nivel se puede omitir, la construcción lógica aquí puede manejar los 3.3V entradas.
He seguido las instrucciones sobre en "Hifiberry" para instalar al driver de pcm5107 en el IPC. Este controlador utiliza el I2S disponibles en el encabezado opcional de 8 pines de RPI. Y el HDMI y salidas analógicas se deshabilitarán.
1 resultado
nada :-(
Echale un vistazo...
El DAC salidas algo (probado con teléfonos de alta impedancia en el pin 8 de PCM56)...
El jugador tiene un circuito de silenciamiento, se apaga la salida del sonido cuando el jugador piensa que no está jugando cosas útiles. Encontrar el pin de mute (tiene una medida grande punto con descripción sobre el PCB) y conectarlo a 5V. La señal de silenciamiento controla los transistores poco después el circuito de salida del filtro. Estos transistores simplemente accesos directos la salida a tierra, resultando en silencio. La base de estos transistores apunta hacia la señal de control de silenciamiento.
2 resultado
Hay algo, fuerte y ruidosa que podría estar relacionado con la música jugada :-)
Que "suena" como los bits en la línea de datos no están correctamente alineados con el LRCK, así los pedacitos más bajos se desliza en highes (MSB) de la siguiente palabra de datos conduce a un ruido fuerte.
.. .ajustar la sincronización de datos...
