Vintage reloj de cepillo de dientes (1 / 5 paso)

Paso 1: Diseño de circuitos

El circuito se diseña alrededor de un sensor de wight. Tengo uno de un usado balanzas digitales. Es un dispositivo bastante básico: hay cuatro cables: uno es la corriente de entrada, uno es tierra y diferencia de tensión entre los otros dos cables es determinada por un peso de un objeto en la balanza. La diferencia, sin embargo, es muy pequeña, por lo que hay que utilizar un amplificador para poder decir que el peso ha cambiado.

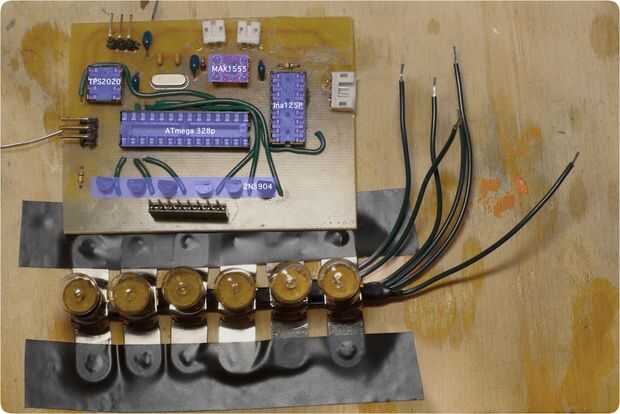

Estos son los componentes que elegí:

ATMega328p con cristal de 16 Mhz – elegí este microcontrolador porque es extremadamente fácil de usar. También hay un apoyo de la comunidad buena, ATMega328p utiliza en uno de los Arduinos.

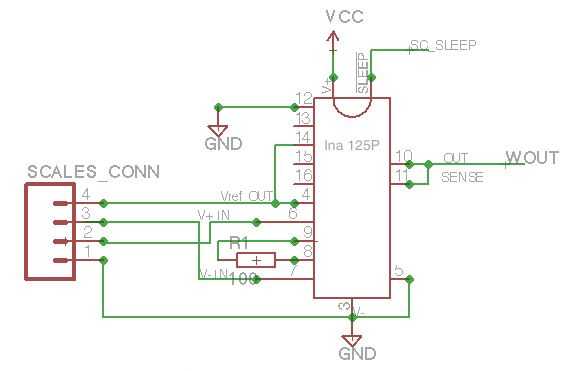

Amplificador de Ina12P – este dispositivo es creado específicamente para la amplificación de señales de sensores. No es difícil utilizarlo. Lo único que he encontrado difícil es averiguar el valor de resistencia adecuado para la amplificación de ganancia.

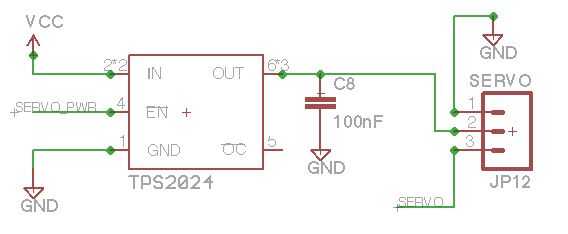

TPS2020 interruptor -este es un gran conmutador con una muy baja corriente de espera (< 10 μA). Lo uso para controlar el poder del servo que suena.

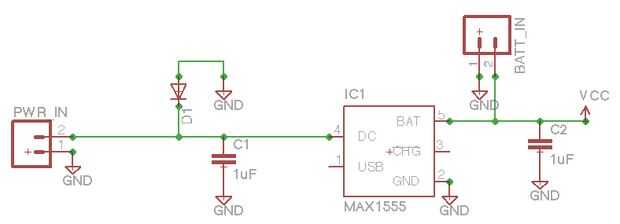

Cargador MAX1555 – este dispositivo controla la carga de la batería de iones de litio del dispositivo.

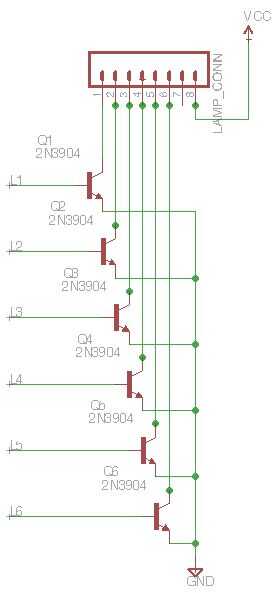

Transistores 2N3904 – utilizados para el control de potencia de lámparas.

Lámparas – elegí las lámparas incandescentes por razones estéticas. Ya que quería dar al proyecto que un «vintage» ver lámparas LED no muy oportuno el diseño. Aunque estas lámparas consumen más energía el sentimiento que evocan es absolutamente vale la pena.

Este dispositivo es capaz de trabajar 3 semanas con una sola carga.

Esquema completo puede ser encontrado en Github.
