Paso 5: En el circuito de programación
Es mejor programar previamente el mcu MSP430G2xxx antes de soldar a la placa. Y si hay cualquier cambio en el firmware siempre se puede volver a programar el mcu. No estamos cubriendo la programación del MSP430 aquí pero si necesita dicha información, se pueden obtener fácilmente desde la web.

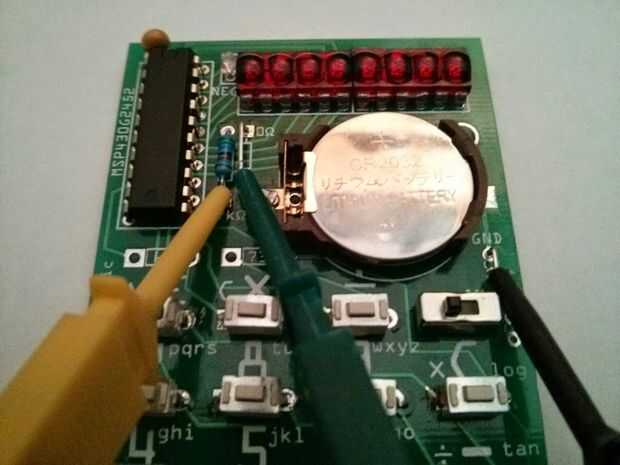

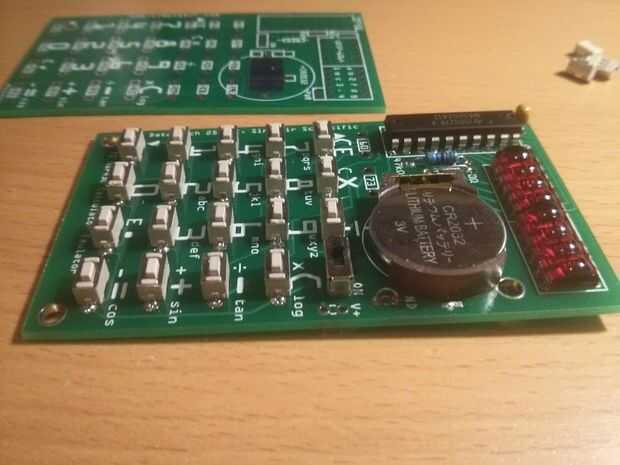

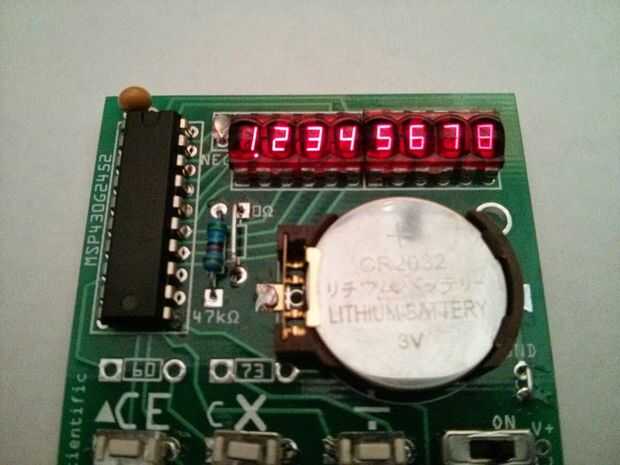

Durante el desarrollo, había utilizado el TI Launchpad G2 para programar el mcu. Para la programación en el circuito, el PCB había sido diseñado para enganchar mediante IC ganchos / clips. Ver la foto, el gancho amarillo va a la línea RESET del LP G2, el gancho verde va a la línea de prueba. El gancho negro sólo tiene que conectar dos terrenos juntos. Para una conexión de la 3 línea, necesita fuente de alimentación de 3V a través de la célula del botón durante la programación.
* Tenga en cuenta que la foto fue realizada para mostrar y no es fiable al 100%, el gancho amarillo debe conectarse de la parte superior de la resistencia.
