Virtual Etch A Sketch (2 / 7 paso)

Paso 2: potenciómetros

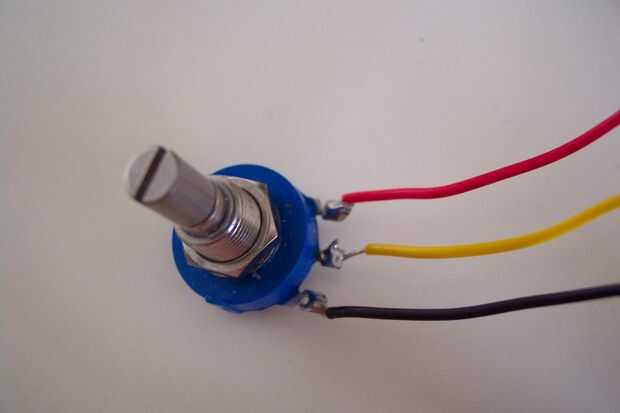

Ahora para aprender sobre el potenciómetros (potes). De hecho son resistencias variables y vamos a usar el Arduino para leer el valor de la resistencia a determinar donde el programa debe dibujar las líneas. La mayoría de ellos tendrá tres cables para conectar los cables también, como se ve en la primera foto. En orden de izquierda a derecha tenemos el cable a tierra, el cable de señal (va a un puerto analógico) y el poder línea (5v).

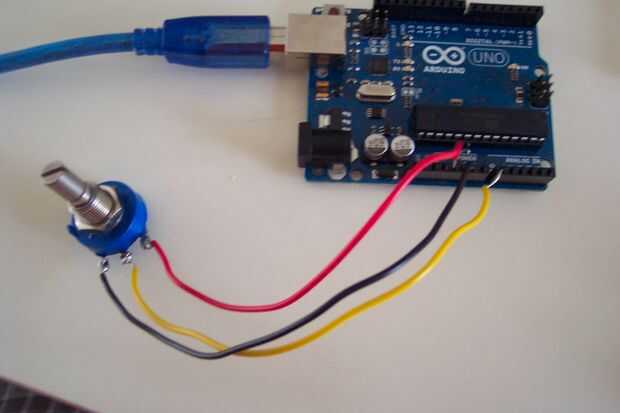

Para hacerlos útiles, necesita ejecutar un simple programa en el Arduino para encontrar el minuto (0 más probable) y valores máximos que el potenciómetro al llamar a analogRead(pin); Tengo un dibujo de muestra de esta aquí. Descargue el archivo "TestPotentiometer" y ejecutarlo en arduino. Asegúrese de que tiene el potenciómetro en el primer puerto analógico (A0). Registrar estos valores max y min, tienes que entrar en el programa de proceso para lecturas precisas!
