Paso 3: Hacer conexiones de hardware

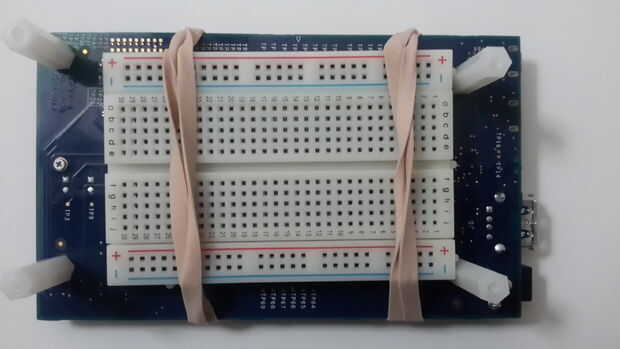

Utilice dos bandas de goma para fijar la placa en la parte inferior de la Junta.

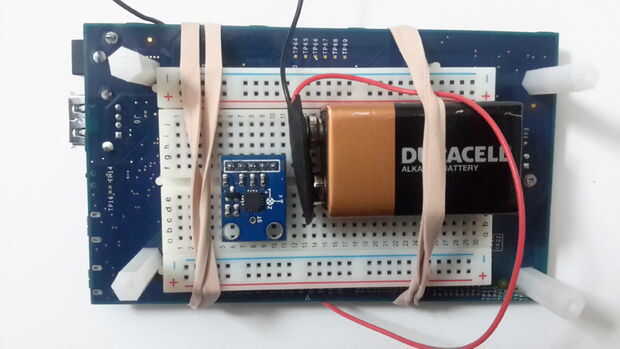

Fije la batería a la placa utilizando una de las bandas de goma como se muestra en la figura 3 de arriba.
A continuación, conecte el acelerómetro a la protoboard.

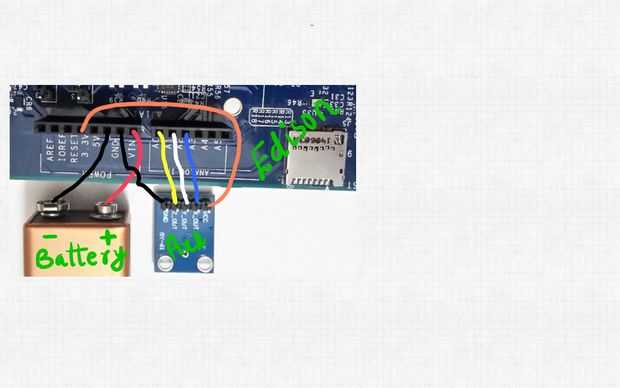

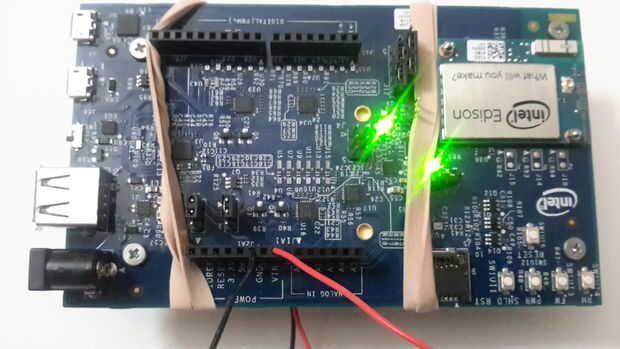

Conecte el negativo de la batería (cable negro) en la cabecera mujer de GND en el tablero y la batería positivo (cable rojo) al encabezado femenina VIN en el tablero. Después de esta conexión, verá la luz por LED a bordo.
Ahora es el momento para conectar el acelerómetro a la Junta de Edison. El acelerómetro tiene cinco pines: VCC, GND, X_out, Y_out, Z_out. Acelerómetro da valor analógico en cada uno de los ejes (X, Y, Z). Tenemos que convertir estos valores a números digitales que luego pueden ser enviados a la PC.
Placa arduino de Edison tiene un ADC de 12 bit con 6 canales (A0 a A6 en el tablero). Conectamos las salidas del acelerómetro a tres de estos canales para la conversión a valores digitales.

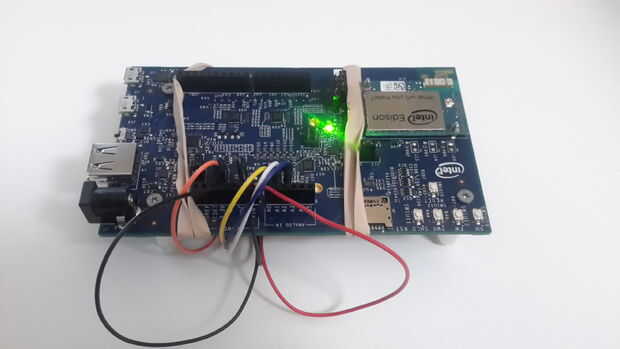

Utilice los cables de puente macho para conectar:
acelerómetro VCC a 3.3V encabezado en el tablero
acelerómetro GND al jefe de la tierra en el tablero
acelerometro X_out cabecera de A2 en el tablero
acelerometro Y_out al jefe del A1 en el tablero
acelerometro Z_out cabecera A0 en el tablero
