Visualización de prototipos reales y virtuales, usando Solidworks, Labview y Arduino (1 / 3 paso)

Paso 1: Crear un modelo de CAD de SolidWorks

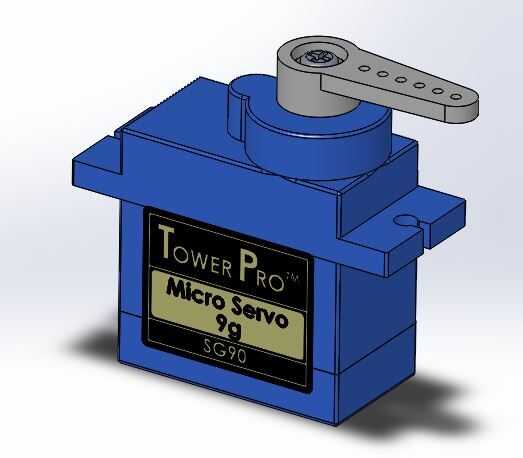

He creado un modelo pro torre en Solidworks para visualizar su funcionamiento con el motor servo real, si tienes otro modelo de CAD y un modelo de trabajo de la misma, se puede utilizar.

Si desea usar el mismo archivo CAD, se puede descargar desde el siguiente enlace.

https://www.Dropbox.com/s/n0sgs7ve1rjx1jh/SG90Serv...

Compruebe el a continuación instructivo para saber como interfaz modelo CAD con Labview
