Paso 3: Cómo probar CAD servo y motor servo real
descargar archivos de Labview y Solidworks.

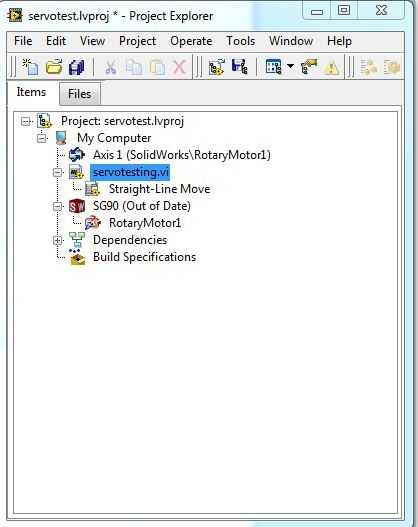

Abra el archivo de proyecto denominado servotest.lvproj
Abra el archivo de CAD en el explorador del proyecto (si los archivos CAD decir anticuado) haga clic derecho y seleccione sincronizar a Asamblea.
Conecte el motor servo real a arduino pin 3.
conectar el arduino al sistema y subir el firmwire para labview. Si usted es nuevo a arduino y labview verificar el enlace de cómo interfaz de labview y arduino
Seleccione todos los archivos en el labview ventana Explorador del proyecto y haga clic derecho y seleccione implementar.
Haga clic con el botón derecho el archivo de ensamblaje de Solidworks en el explorador de proyectos y seleccione iniciar simulación
Abra el archivo de VI (servotesting.vi) en el explorador del proyecto y ejecute el archivo de labview.
cambiar la posición del servo controla el selector en el panel frontal.
