Paso 2: Construir el panel de Control visualizador de espectro de Audio
Nuestro visualizador de espectro de audio estéreo 3D será impulsado por un Arduino Nano. Básicamente usaremos dos virutas del IC MSGEQ7 de integración de señal mixta para separar el audio en bandas.

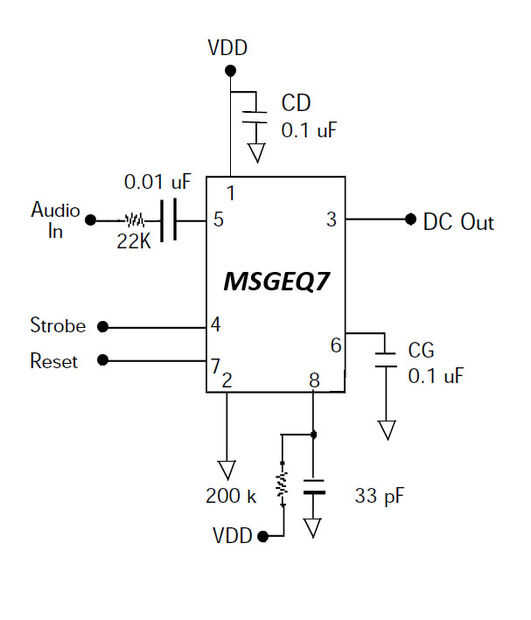

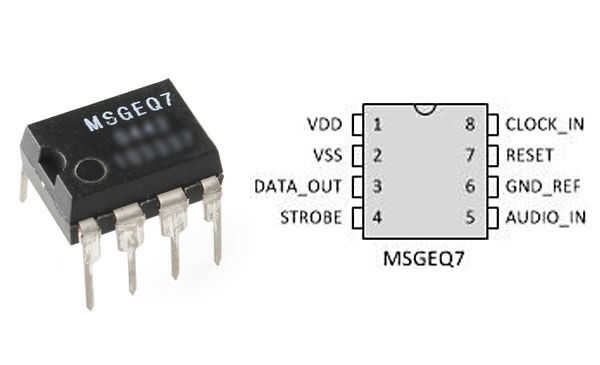

El IC MSGEQ7 es una banda de siete solo canal filtro de pantalla de ecualizador gráfico. Por la alimentación de una señal de audio a la misma, filtrará siete bandas de frecuencia centrado alrededor de 63Hz, 160Hz, 400Hz, 1, 000 Hz, 2, 500 Hz, 6, 250Hz y 16, 000Hz. Las siete frecuencias son pico detectado y multiplexado a la salida para proporcionar una representación continua de la amplitud de cada banda. Todo lo que necesitamos es leer estos valores de DC con el analógico del microcontrolador de entrada y salida del espectro a las pantallas de matriz de LED 3D. Necesitamos dos MSGEQ7 ICs, uno para la izquierda y otro para el canal derecho de audio. El esquema de conexión arriba muestra cómo un MSGEQ7 IC está conectado normalmente.

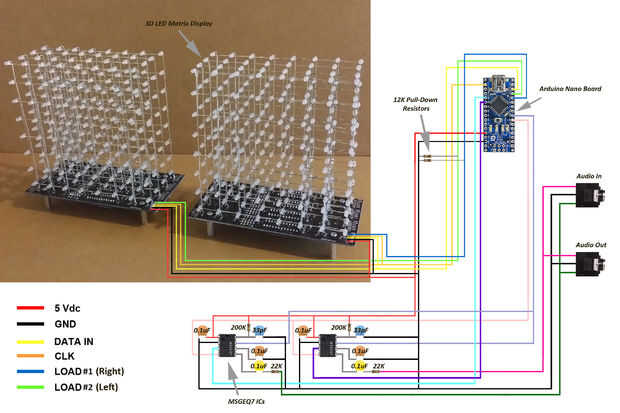

Los dos conjuntos de pantallas 3D LED de matriz completadas en el paso 1 están conectados junto con los dos MSGEQ7 ICs y micro controlador como se muestra en el esquema anterior. Un Arduino Nano se utiliza aquí para controlar la configuración de todo circuito electrónico. Tenga en cuenta que el uso de resistencias de pull-down de 12Kohms en los pines de entrada de carga de la matriz de LED 3D muestra. Cuando primero se aplica la alimentación para el microcontrolador o cuando se reinician, flotan sus líneas de la entrada-salida. MAX7219 ICs de la pantalla de matriz de LED 3D puede ver esto como datos válidos y mostrar la basura hasta el control de ganancias de micro controlador. Las resistencias de pull-down prevenir estos problemas.

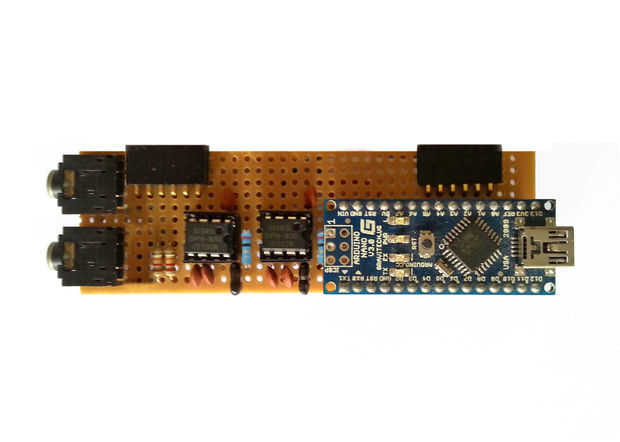

Excepción de los dos conjuntos de pantallas de matriz de LED 3D, enganchamos el circuito entero en un pequeño trozo de perf-junta alrededor de 110 x 30 mm. Vea arriba para nuestro circuito completo a bordo del perf. Nota hay dos tomas de audio estéreo de 3,5 mm en el diagrama de cableado. Uno sirve como una entrada de audio estérea y el otro es una salida de paso que le permite conectar este visualizador de espectro Audio en línea entre su fuente de audio y su sistema estéreo.

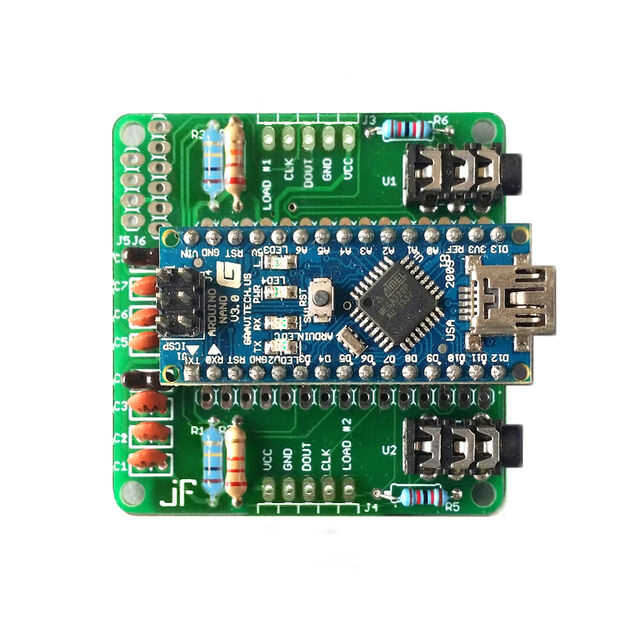

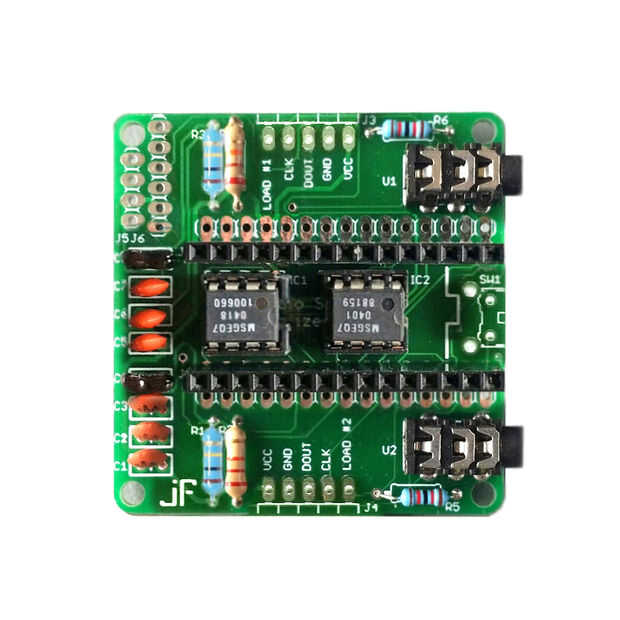

Para los que no les gusta la molestia de cableado del circuito en perf-tableros, hemos diseñado el tablero visualizador de espectro de Audio estéreo como un sistema de juego que pronto estará disponible en nuestra tienda Tindie .
El ICs MSGEQ7 están disponibles en las tiendas de renombre como SparkFun. Usted puede encontrar estos ICs más barato en algunas otras tiendas, pero la mayoría de estos ICs baratos tienen problemas de calidad.
