Paso 1: Construir la matriz de LED Arduino bicolor visualizador de espectro de Audio
Vamos a construir una matriz de LED dos visualizador de espectro de audio estéreo alto aquí impulsado por un Arduino Nano. Básicamente utilizaremos cuatro kits de módulo de controlador de matriz de LED de bi-color (rojo y verde) de jolliFactory y dos virutas del IC MSGEQ7 de integración de señal mixta.

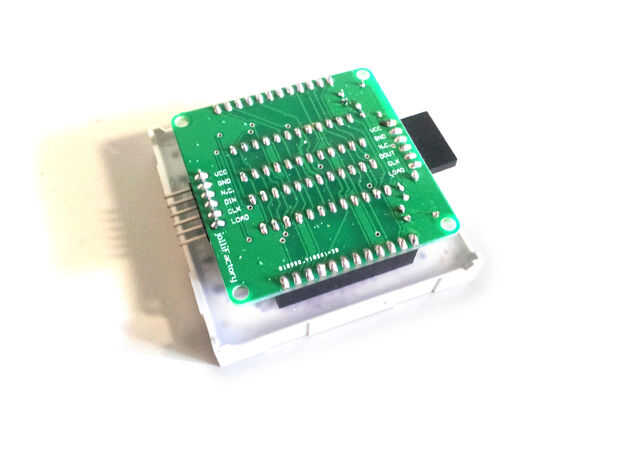

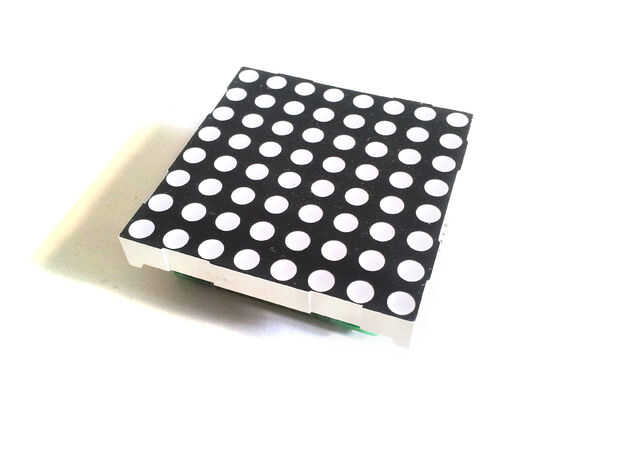

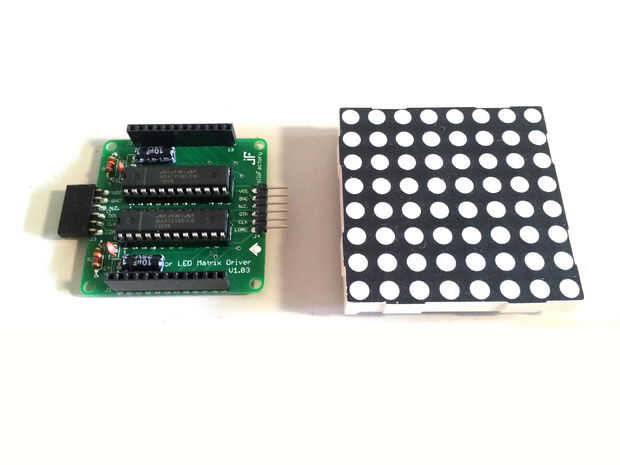

Dos de los equipos de matriz de LED son para el canal de audio izquierdo y otros dos para el canal derecho de audio. Cada uno de estos módulos utiliza dos MAX7219 Display Driver ICs para controlar una matriz de LED bicolor. Los ICs son excelentes porque tienen mucho trabajo apagar el microcontrolador y simplificar el diseño de cableado y la lógica.
Usted puede encontrar este kit módulo de controlador de matriz de LED de bicolor de aquí.
Este kit viene con todos los componentes por-agujero y alguien con habilidades básicas de soldadura debe ser capaz de montar sin mucha dificultad.
Ver el siguiente video de YouTube sobre cómo montar el Kit del módulo de LED Matrix Driver:
El IC MSGEQ7 es una banda de siete solo canal filtro de pantalla de ecualizador gráfico. Por la alimentación de una señal de audio a la misma, filtrará siete bandas de frecuencia centrado alrededor de 63Hz, 160Hz, 400Hz, 1, 000 Hz, 2, 500 Hz, 6, 250Hz y 16, 000Hz.
Las siete frecuencias son pico detectado y multiplexado a la salida para proporcionar una representación continua de la amplitud de cada banda. Todo lo que necesitamos es leer estos valores de DC con el analógico del microcontrolador de entrada y salida del espectro a las pantallas de matriz de LED bicolor.

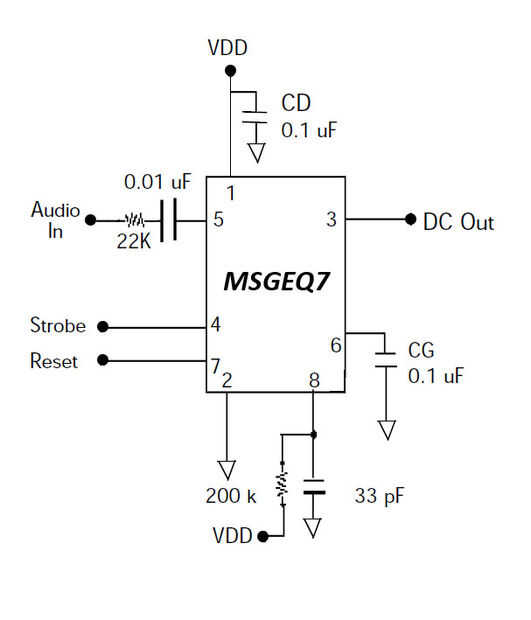

Necesitamos dos MSGEQ7 ICs, uno para la izquierda y otro para el canal derecho de audio. El esquema de conexión arriba muestra cómo un MSGEQ7 IC está conectado normalmente.
