Visualizador de música (osciloscopio) (1 / 4 paso)

Paso 1: La TV

un B & W TV deberían ser fácil de adquirir en un yardsale, tienda segunda mano, tal vez en la basura de algunos, o probablemente en algún lugar en tu casa. Parece que la mayoría de cualquier b & w tv funcionará, pero he conseguido informes de trabajo de TV color (he probado dos en vano), también un monitor de computadora puede trabajar demasiado abrasador hizo un instructable sobre ella

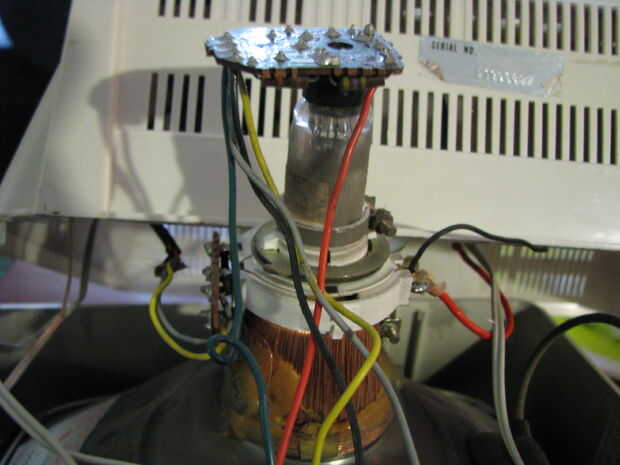

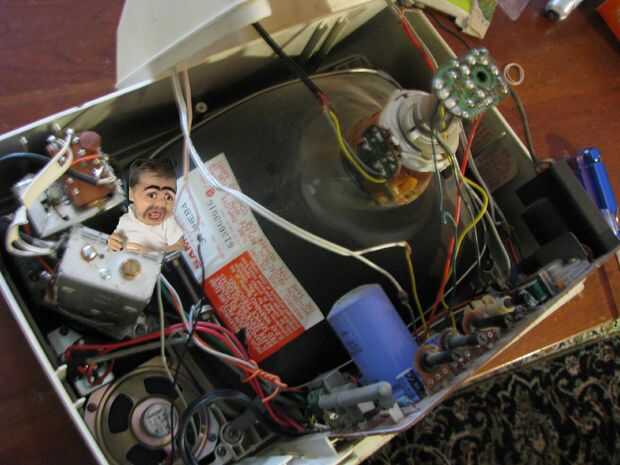

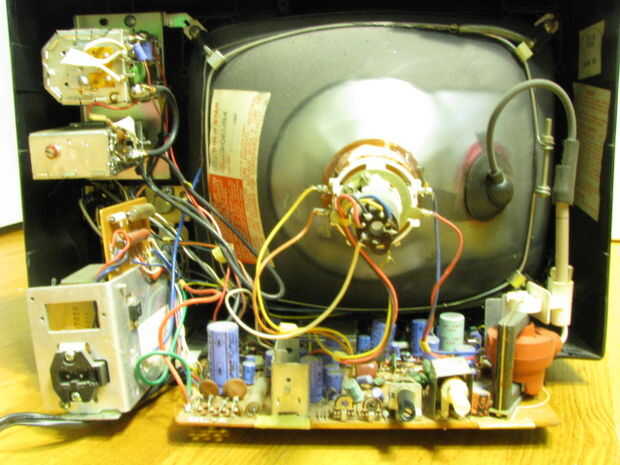

Una vez que tengas tu TV abrirlo cuidadosamente. Debería ver un tubo de vidrio grande con un gran circuito impreso debajo de él. En el extremo del tubo cerca de usted verá unos hilos que salen del tubo de conexión a la Junta (dejarlos solos) pero por delante de ellos verá gruesas bobinas de cables sobre el tubo y 4 cables que salen cerca de estas bobinas de alguna manera agrupadas en dos a cada lado.

tenga cuidado de condensadores en el tablero de control pueden almacenar grandes cargas durante días, y el tubo actúa como un condensador de alto voltaje en la mayoría de los casos no mortal pero no arriesgue su todavía potencialmente letal
