Paso 9: Construcción: diseño

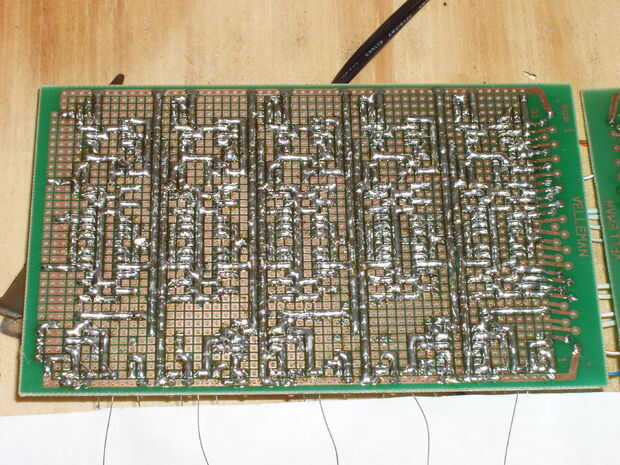

Cada tablero tiene un largo rastro a lo largo de la parte superior e inferior. La parte superior está conectada a la fuente de alimentación de 12V, mientras que la parte inferior está conectada a tierra.

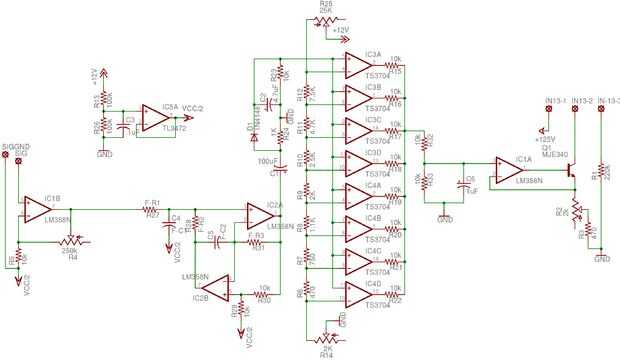

Cada ancho de banda ocupa una franja vertical de PCB, con, de arriba a abajo, el filtro de AC a DC, registro a Lin y circuitos de exhibición. Los tubos nixie se unen entonces a la parte inferior de la Junta, donde se puede montar.

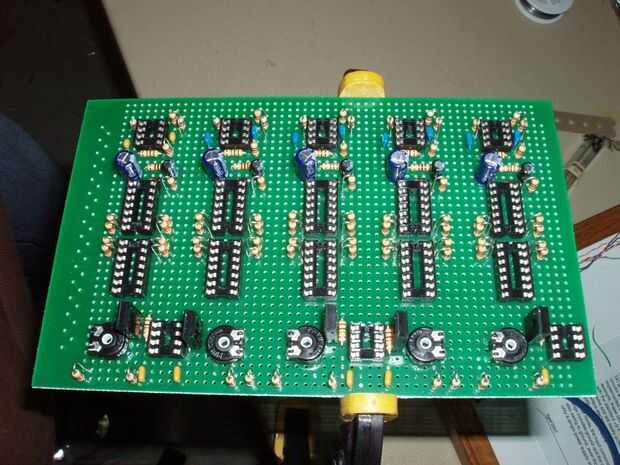

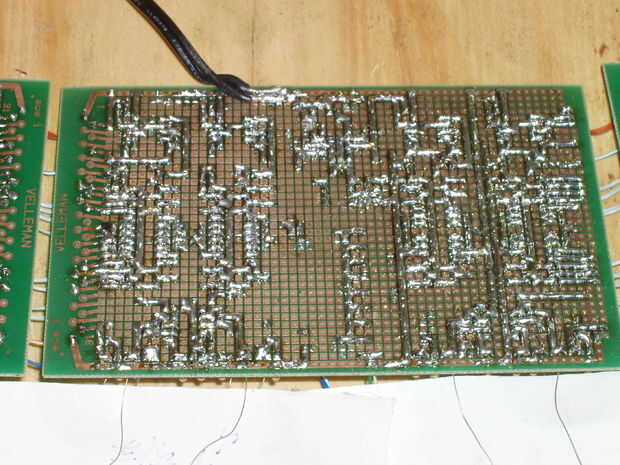

Cada banda ocupa aproximadamente una quinta parte del espacio en el tablero, para las izquierda y derecha juntas cada 5 bandas, mientras que el tablero central tiene dos bandas en la izquierda, dos a la derecha, y trazado de circuito común a la izquierda y el canal derecho se comparten en el medio quinto de la Junta.

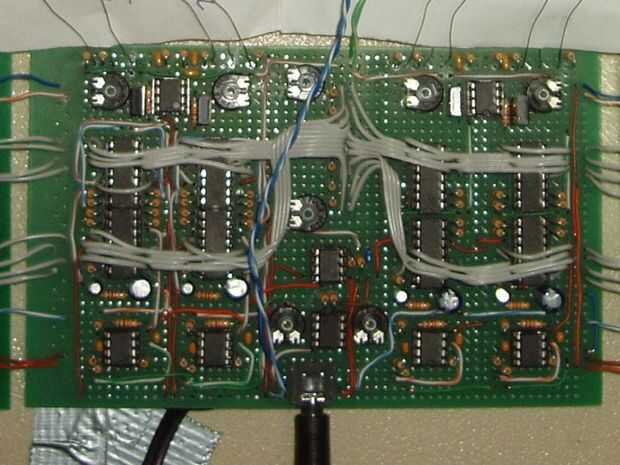

El segmento medio tiene la toma de entrada de audio, amplificación para los canales izquierdos y derecho, el poder de 6V y el divisor de tensión para todos los circuitos de log-lin.
