Paso 3: Diseño: filtro
![]()
![]()

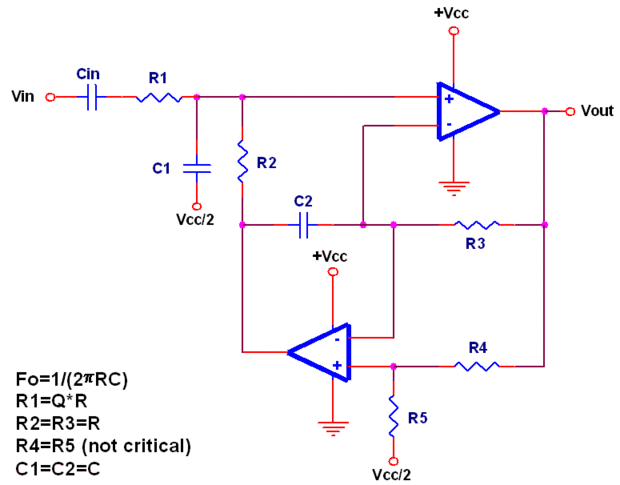

Cada canal de audio se divide hacia fuera en 7 Filtros pasabanda diferentes. Los filtros están centrados en 60Hz, 150Hz, 400Hz, 1kHz, 2.5 kHz, 6 kHz y 15 kHz. Cada filtro es un filtro band-pass de Fliege, que tiene una cuenta relativamente baja de componentes y trabaja bien de una sola fuente (0V y 12V, en oposición a +/-6V). Cada filtro Fliege utiliza dos op-amps, para que pueda ser utilizado otro barato dual op-amp.

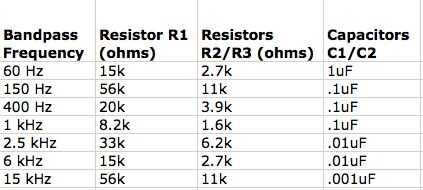

La siguiente tabla da los valores de los resistores y capacitores para cada ancho de banda (R4 y R5 son ambos 10kohms). Si se calcula su propio ancho de banda, he utilizado un valor de Q de aproximadamente 5 (ninguno de ellos son exactamente 5 debido a las limitaciones de los valores de condensador y resistor estándar).
