Visualizador de música tubo Nixie (5 / 10 paso)

Paso 5: Diseño: logarítmico a lineal

Esta es la etapa que sería mucho más fácil si podía pagar los $80 en fancy fichas true-RMS y el cálculo de registro de la Corporación. El problema es que lo que percibimos como volumen no traduce directamente a la tensión de una señal de audio. Cuando se doble la amplitud de una señal, que no suena dos veces tan fuerte, que suena Log(2) veces más fuerte. Saltar esta etapa tendría la pantalla pasan casi todo el tiempo en la parte inferior y clavaba alto cuando el sonido es particularmente fuerte.

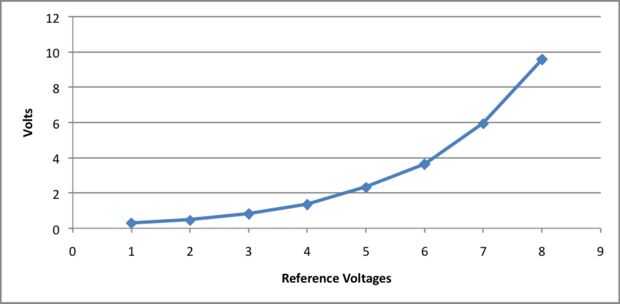

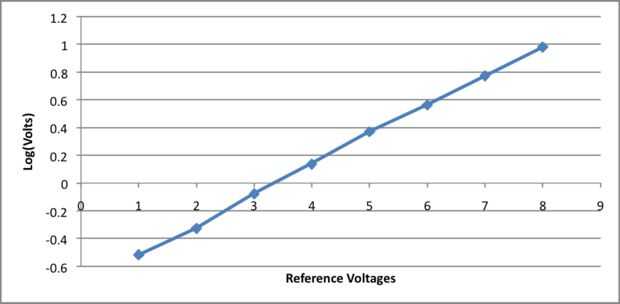

Una forma de solucionar esto es mediante la generación de varios voltajes de referencia, uno en el nivel más reservado que debe detectar la pantalla, uno en + 3dB, en + 6 dB y así sucesivamente. La señal de volumen puede entonces ser comparada con cada una de estas referencias. Para cada tensión de referencia es mayor que la pantalla enciende una unidad adicional de la longitud de la señal de volumen.

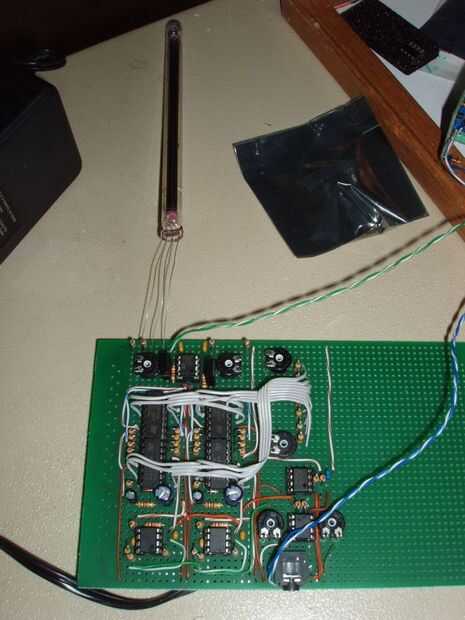

Una matriz de siete resistores y dos potenciómetros se arregla como un divisor de tensión para generar los voltajes de referencia necesario. Para cada banda, ocho comparadores de tensión (en forma de dos quad comparator ICs, utilicé STMicroelectronics TS3704) Comparar la señal a estas referencias para determinar un nivel de volumen lineal. Entonces son un promedio de las ocho salidas de los comparadores con resistencias de 10K ohm, dando un rango de valores de 0V a 12V con cada paso de 1.5V 2.1dB alrededor del mismo.

Los valores de las resistencias en el divisor de la tierra a V + son:
potenciometro de 2 k, 470, 750, 1.1 k, 2 k, k 2.7 4.7 k, 7.5 k, potenciometro de 25 k
