Visualizador de música tubo Nixie (6 / 10 paso)

Paso 6: Diseño: pantalla

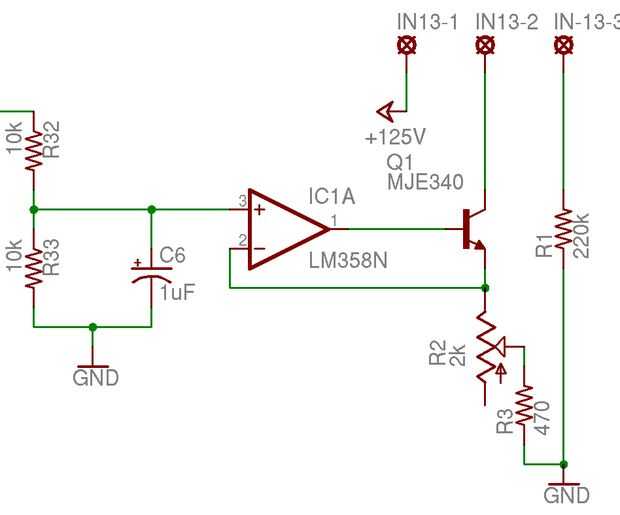

Un divisor del voltaje reduce la señal por 1/2 por lo que su rango está entre 0V y 6V. Un filtro RC paso bajo suaviza los cambios muy bruscos en la señal de volumen (cuando el nivel del tubo de nixie se cambia demasiado rápido, los saltos del segmento encendido hacia fuera a la mitad del tubo, en lugar de iluminación de un extremo).

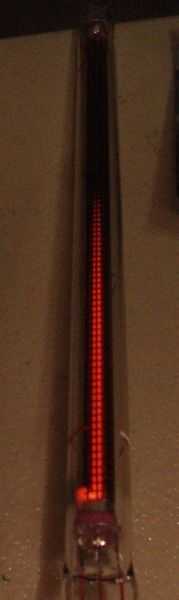

El tubo nixie tiene 3 pines, un ánodo, un cátodo de control y un cátodo auxiliar. El ánodo está ligado a la salida de una fuente de alimentación de alto voltaje en alrededor de 125. El cátodo auxiliar está ligado a la tierra a través de una resistencia de ohm 220 k. Lo puedo decir, el auxiliar cátodo actúa como una especie de piloto, forzando el tubo para empezar a brillar en un extremo, en lugar de la media o el otro extremo. El cátodo de control es el tubo principal, y la corriente a través de ella determina la longitud del tubo que se enciende. Un transistor de NPN alto voltaje modula la corriente desde el cátodo de control a través de un resistor de 470 ohm y potenciómetro (para propósitos de tuning). La ensambladura del emisor de base del transistor tiene una sesgada tensión de sobre 0.65V que necesita para encender, un op-amp se emplea para ajustar la señal para esto.
