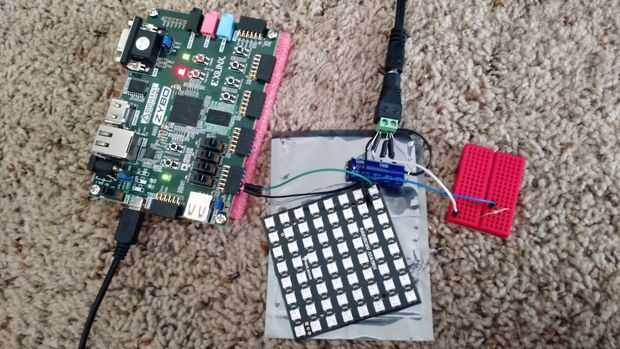

Este tutorial describe cómo hacer que un visualizador de música LED usando el tablero de Zybo Zynq 7000 desarrollo de Xilinx. El Zybo es bastante impresionante ya que tiene una FPGA y un procesador ARM en el tablero. Debido a esto, aceleradores de hardware personalizado pueden ser diseñados en el FPGA para el procesador.
La idea básica de este proyecto es tomar datos de audio de los altavoces, convertir a datos digitales, procesarlo y cambiar los LEDs en una matriz de LED dependiendo de los datos en la señal de audio.
Se procesarán los datos de audio digitales con una rápida de Fourier para analizar a las frecuencias de la señal de audio. Las frecuencias de la señal será lo que determina lo que se muestra en la matriz de LED.
Los componentes necesarios para este proyecto son:
- Un Consejo de desarrollo de Zybo Zynq-7000
- Una matriz de LED de neopixel
- Fuente de alimentación de 5V 10A
- Adaptador de corriente DC hembra
-Un encabezado de macho a macho de 3 pines para la matriz de LED
-Un condensador de 1000uF
-Hombre a hombres cables
Este tutorial asume que tienes el Vivado IDE y los controladores de Zybo ya instalados. Hay un montón de buena información por ahí acerca de cómo hacerlo si no!
También, asegúrese de descargar los archivos adjuntos, como sean necesarios para completar el proyecto.
