Paso 11: Agregar y editar el archivo de restricciones

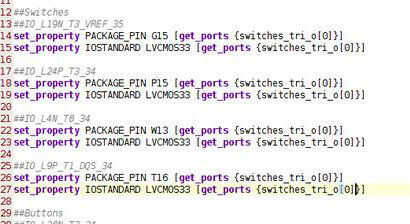

Ahora tenemos que añadir lo que se llama un archivo de restricciones. Este archivo asigna señales de verilog pins reales en el tablero. Asegúrese de que ha descargado a la carpeta de archivos proporcionado luego ir a archivo y seleccionar "Agregar fuentes" como hicimos antes. Esta vez, sin embargo, seleccionar "Agregar o crear restricciones", no diseño de fuentes. Haga clic en Agregar archivos entonces vaya a la carpeta donde descargaste los archivos proporcionados y seleccione "ZYBO_Master.xdc". Haga clic en finalizar. Debe haber un nuevo archivo bajo las limitaciones -> constrs_1 carpeta en el panel fuentes. Haga doble clic en "ZYBO_Master.xdc". Encuentre la sección que comienza con "##switches" y elimine todas las líneas que comienzan con "set_property" en esta sección. Usted debe notar que los nombres después de las declaraciones de "get_ports" no coinciden con lo que el nombre de las señales de los interruptores que se encuentran en el archivo contenedor. Por lo tanto, cambiar los nombres de "sw" a "switches_tri_o". Los índices pueden permanecer la misma.

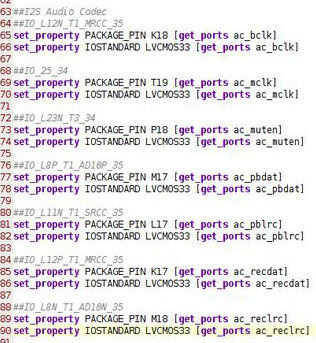

A continuación, busque la sección que se llama "##I2S Audio Codec". Elimine todas las líneas de propiedad establecido en esta sección. No necesita cambiar los nombres.
