Visualizador LED música con junta de Zybo (17 / 18 paso)

Paso 17: Conectar el Hardware

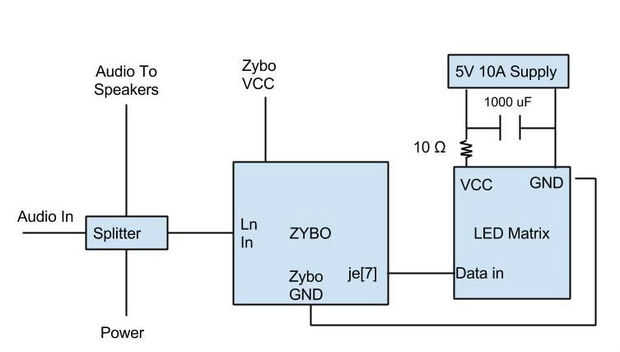

En este punto tendremos que conectar la matriz de LED a la tarjeta. Conecte la línea de datos a PMOD JE7. Probablemente tendrás algunos pernos de cabecera a la Junta de la soldadura.

Usted necesitará conectar la tierra y los pines VCC con una fuente de alimentación de 10A 5V apropiado. Una 2A fuente probable Desafortunadamente no hará el truco. También querrás conectar un tope de uF 1000 a través de VCC a tierra terminal. Esto ayuda a eliminar cualquier fluctuaciones de poder peligroso que pueden dañar el LED. Además, conseguir un splitter de audio alimentado desde el exterior y ejecutar una salida para altavoces y uno en la línea de la Zybo.
