Visualizador LED música con junta de Zybo (6 / 18 paso)

Paso 6: Agregar nuevo bloque fuente de reloj

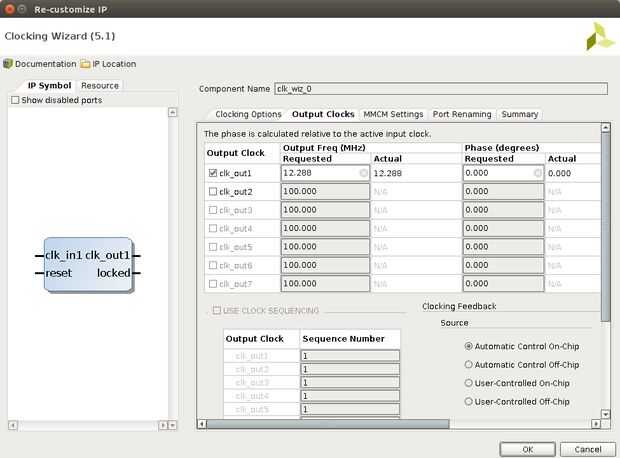

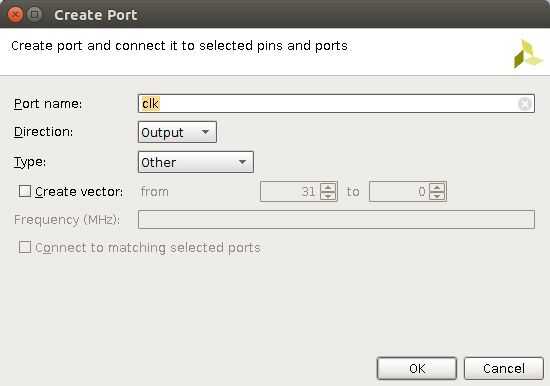

Tenemos que crear una fuente de reloj 12,288 MHz para el códec de audio. Haga clic derecho y algunos espacios en blanco, haga clic en "Agregar IP" y escriba en "reloj". Seleccionar "sincronización". Haga doble clic en el bloque recién creado. Haga clic en la pestaña de "Relojes de salida" y cambiar la frecuencia solicitada a 12,288 MHz entonces haga clic en Aceptar. Pasa el cursor sobre la línea negra que sale del puerto de FCLK_CLK0 en el bloque ZYNQ y arrástrelo hasta el puerto de clk_in1 del bloque de Asistente para sincronización. Haga clic derecho sobre el puerto de clk_out1 y seleccione "Hacer externos". Nombre el nuevo puerto "clk_audio_master". Vamos a tener que crear otro puerto de reloj, así que es sólo el principal. Haga clic derecho sobre el espacio en blanco otra vez y seleccione "crear puerto". El nombre "clk", cambiar la dirección de salida y haga clic en Aceptar. Mueva el ratón sobre el puerto y arrastre a "FCLK_CLK0" en el bloque ZYNQ.
