VISUALIZE humedad con el sensor SHT11 (2 / 4 paso)

Paso 2: Conecte el sensor de

Al principio me encontré con este difícil saber lo que necesita para conectar al Arduino.

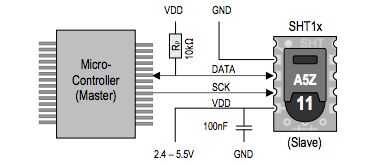

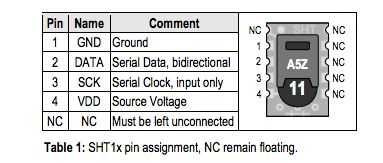

Utilizando la hoja de datos de paralaje fue finalmente la más útil para mí. (ver la primera imagen aquí o la hoja de datos, en la sección "conexiones")

Porque allí se construyó en resistencias, pude simplemente enlazar así:

SHT-11 PIN 3 (SCK)---> ARDUINO PIN 11 (SCK)
4(VSS) SHT-11 PIN---> tierra de ARDUINO
SHT-11 PIN 1 (datos)---> ARDUINO PIN 9 (datos)
SHT-11 PIN 8 (VDD)---> ARDUINO + 5V
