Paso 10: Carpintería: perforación de agujeros para conectores mecánicos
Los agujeros de las levas y las clavijas hay que taladrar perfectamente paralelas y perpendiculares a sus caras respectivas.

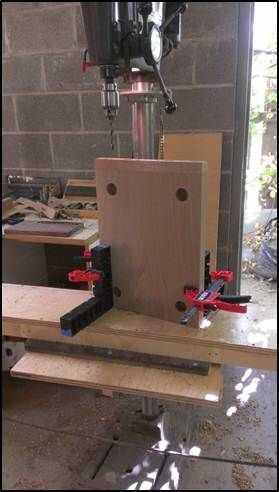

La mejor manera de hacerlo es con un taladro o una taladradora. Instalación cuidadosa y exacta es fundamental.
Los agujeros de la leva son de 35mm (1-3/8") y 11/16" profundidad.
Los agujeros para los pasadores son 10mm de diámetro son pasar por el agujero de la cam. Menos de 55mm de profundidad de taladro.

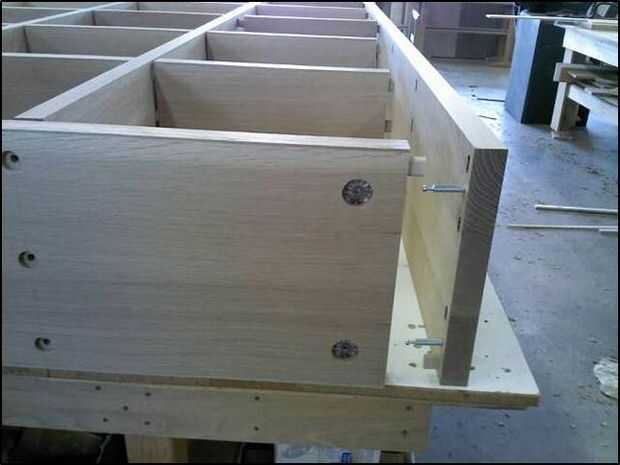

Los orificios para los tornillos de lag ½" es de 9/16" para las piezas superior e inferior y 3/8" para las piezas verticales. La profundidad de estos agujeros en las piezas verticales is1 ¾". Los pernos son de 3" de largo.
Nota: la colocación exacta de cada uno de estos agujeros es crítica.
