Paso 8: Carpintería: conectores mecánicos
Como se muestra en el paso #7, conectores de leva se utiliza para conectar los estantes de los dos fuera de las secciones a la sección del medio pegada. Esto permite que la unidad a ser movido y ser instalado fácilmente.

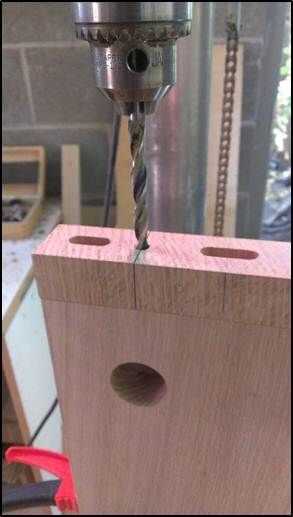

Levas de instalación en 35mm (1-3/8") agujeros de fondo plano, 11/16" profundidad. Un agujero de diámetro 10mm perpendicular debe ser perforado para acomodar el perno de conexión y el inserto roscado que tiene la clavija de conexión.
Nota: Colocación exacta de cada uno de estos agujeros es fundamental. Los agujeros deben ser perfectamente rectos.
El uso de una plantilla es necesaria para asegurar la correcta colocación de los agujeros de perno y los insertos. La plantilla se crea durante el procesado paso definido en #4. La plantilla debe taladrarse con un agujero de 10mm en el agujero de la cam.

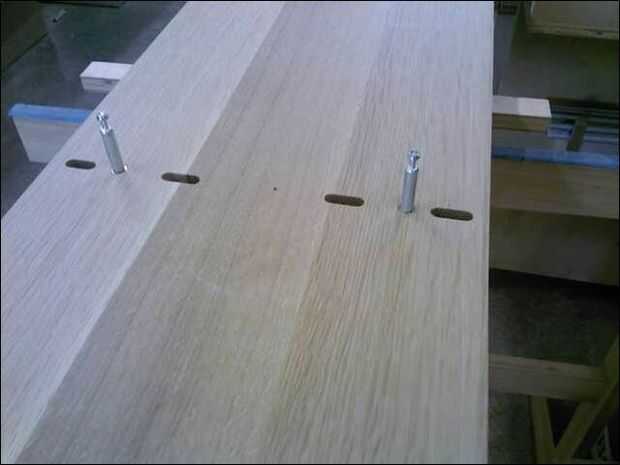

Los insertos roscados se colocan en los divisores verticales y los agujeros se perforan en los extremos de los estantes del exterior.
Registro de la plantilla es fácil. Inserte espigas en los tableros y colocar la plantilla encima de ellos.
