Paso 11: Filtro de paso bajo RC
Theroum de Nyquist establece que para una velocidad de muestreo de x Hz, la frecuencia más alta que se puede producir es x / 2 Hz. Así que si tienes una velocidad de muestreo de 40kHz (estándar para el audio de la mayoría), la máxima frecuencia que puede reproducir es 20 kilociclos (el límite superior del espectro audible).
Mediante el uso de un bajo filtro de paso de la señal con una frecuencia de corte de 20kHz, puede suavizar los "pasos" en su forma de onda, manteniendo intacta la forma general de la forma de onda. Usé un simple filtro de paso de flujo RC para lograrlo: un resistor y un condensador en serie a masa. Conectar la resistencia de la señal de entrada y condensador a tierra, la señal de la unión entre estos dos componentes será filtrado de paso bajo.
Usted puede calcular los valores del condensador y resistor que necesita baja pasan filtro según la siguiente ecuación:
frecuencia de corte = 1 / (2 * pi * R * C)
así que para una frecuencia de 20.000 Hz y 1kOhm resistencia de corte:
20000=1/(2*3.14*1000*C)
C = ~ 8nF
Puesto que los condensadores 8nF son difíciles que doblé hasta 0.01uF. Esto da una frecuencia de corte de cerca de 16kHz. Puede ensuciar con diferentes valores y ver lo que gusta, tiendo como bc más filtrado elimina más ruido no deseado.

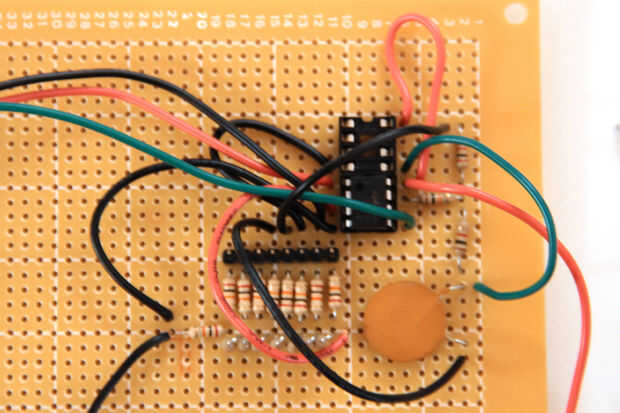

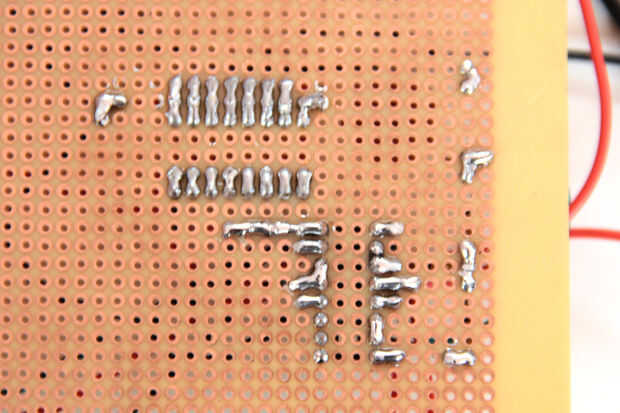

Solde un resistor de 1kOhm para el cruce del divisor de tensión de la última etapa (si usted no incluye el divisor de tensión, soldar directamente al pin 7). Soldar un 0.01uF condensador en serie con esta resistencia a tierra. Soldar un cable desde la unión entre el condensador y la resistencia al pin 5 de la segunda toma.
