Paso 12: Más almacenamiento en búfer
![]()
![]()
En este paso yo por cable los amplificadores de dos de la op en el segundo chip como
seguidores de tensión y los cableados en paralelo por lo que podrían dos veces la corriente de la fuente. Como en el paso 7, este seguidor de tensión actúa como un amortiguador, protegiendo la forma de onda entrante de la carga de los auriculares que eventualmente se unirá a la salida del búfer.

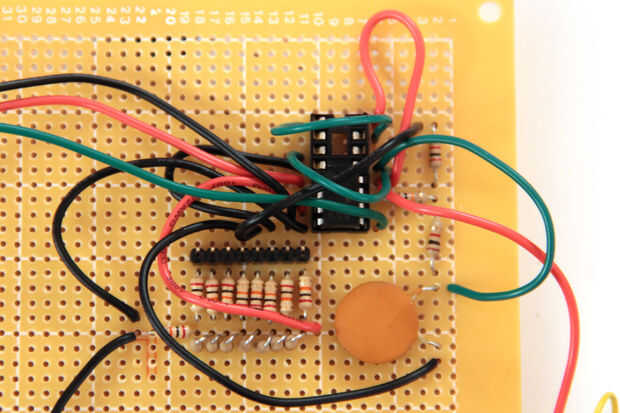

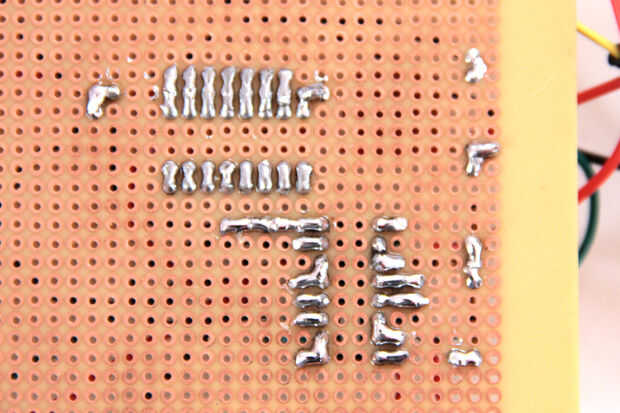

Soldar un cable entre las dos no inveting entradas de los amplificadores op (pines 5 y 3 de la segunda toma). Soldar otro cable entre las dos salidas (pines 1 y 7 de la segunda toma). En la parte inferior de la Junta de la soldadura de las entradas de inversión a sus salidas (Fig. 2).
