Paso 15: Circuito de micrófono
![]()
![]()
![]()
![]()

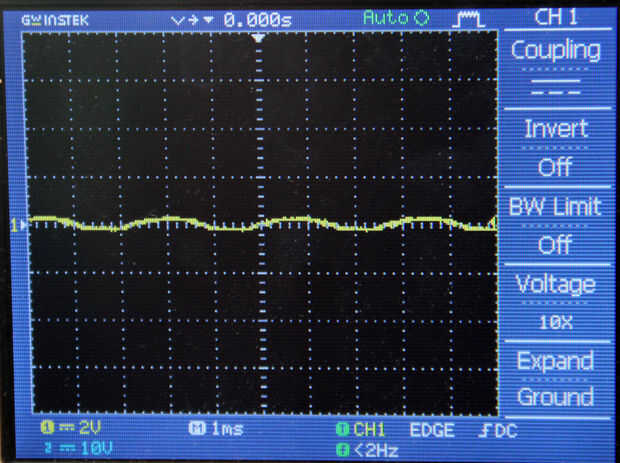

Fig 2 se muestra la señal que viene directamente del micrófono en un osciloscopio. La señal es relativamente débil, con una amplitud de sólo 200mV. Aviso cómo la señal oscila alrededor de 0 voltios - esto es típico de las señales de audio. Idealmente, usted quiere tener una señal con una amplitud máxima de 2.5V oscilante alrededor de 2.5V. De esta manera que la señal está completamente contenida dentro de 0-5V; el Arduino será capaz de medir con máxima resolución y sin recorte. Para ello, la señal necesitará ser DC offset y amplificado.
Desplazamiento de DC significa cambiar el nivel de la onda oscila alrededor de (el punto medio de la ola).
Amplificación significa aumentar la amplitud (distancia entre el punto central y max o min) de una señal. La amplificación también protege la cápsula microfónica de cualquier carga que puede poner en él más tarde en el circuito, que es una buena cosa ya que evita la distorsión.

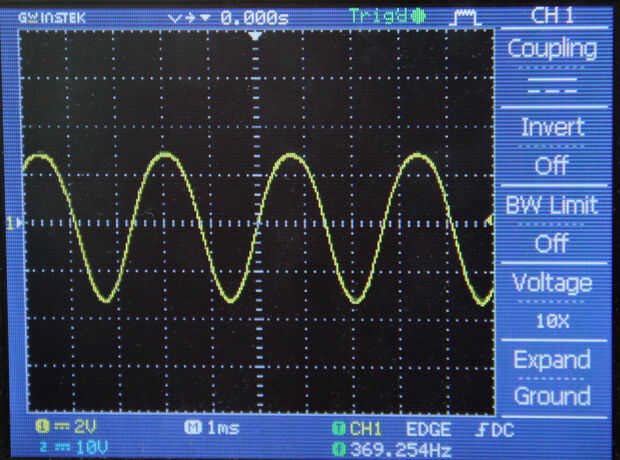

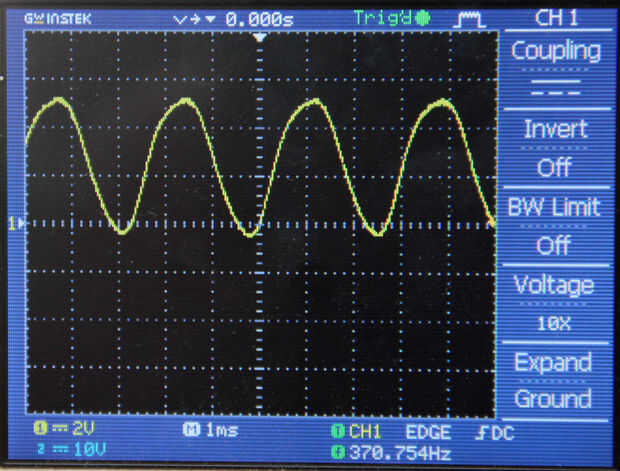

La figura 3 muestra la misma señal de micrófono después de amplificación, puede ver cómo ha aumentado la altura de los picos para que la onda oscila entre -2.5 y 2.5 V (amplitud de 2.5V). La Fig 4 muestra la señal después de haber estado DC offset; todavía tiene una amplitud de 2.5V, pero el punto central es 2, 5V en vez de 0V, por lo que la ola nunca cae por debajo de 0V. (Nota: el leve cambio en la forma entre las señales en la figura 3 y 4 es las cuotas a los cambios en mi voz entre las dos fotos, nada tiene que ver con el circuito). La señal en la figura 4 está lista para ir a una clavija de entrada analógica Arduino.
