Paso 1: esquema
El primer esquema muestra el salida circuito de audio. Este proyecto salidas de audio a través de un R2Rdigital al convertidor de analógico a través de pines digitales del Arduino 0-7 de 8 bits. Esta señal se envía a través de un amplificador, filtro de paso bajo, y un potenciómetro de control de volumen antes de ser enviado a los altavoces.

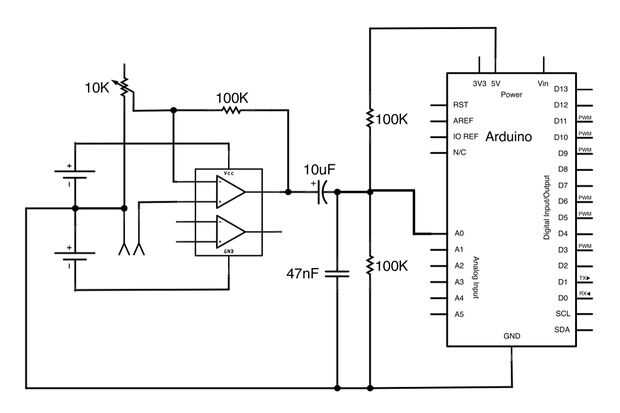

El segundo esquema muestra el circuito de entrada de micrófono. La línea en la del micro es enviado a través de un amplificador y un DC offset circuito antes de ser enviado en el Arduino a través del perno de la entrada analógica A0.

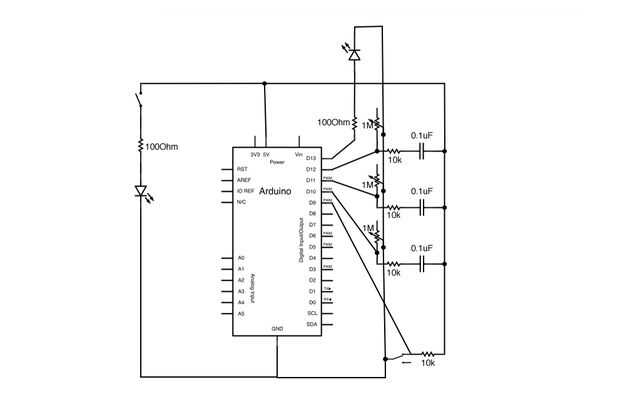

El tercer esquema muestra cómo todos los controles de la caja de efectos están conectados con el Arduino. En este proyecto hay dos indicadores LED: indicador de un recorte y una salida. Tres ollas en el dispositivo de controlan de tamaño de grano, paso y mezcla wet/dry y un interruptor controla la dirección de reproducción de la muestra (adelante o atrás).
