Vocal de Arduino efectos caja (29 / 36 paso)

Paso 29: Potenciómetros RC

Ya que el ADC está ocupado de convertir el audio entrante de A0 a digital, los potes de tres control en la caja de efectos (mojado/seco, tono y tamaño de grano) tendrá que controlarse mediante uno de los pines digitales.  Esto puede ser por usar un circuito RC.  Este circuito utiliza un pin digital de Arduino para medir la cantidad de tiempo que toma a la descarga de un condensador.  Este tiempo está relacionado con la resistencia en el circuito que se establece por un potenciómetro.  Esta manera, podemos medir indirectamente la resistencia del potenciómetro.

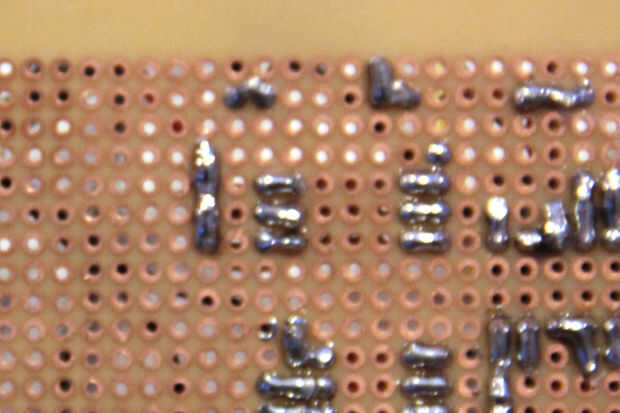

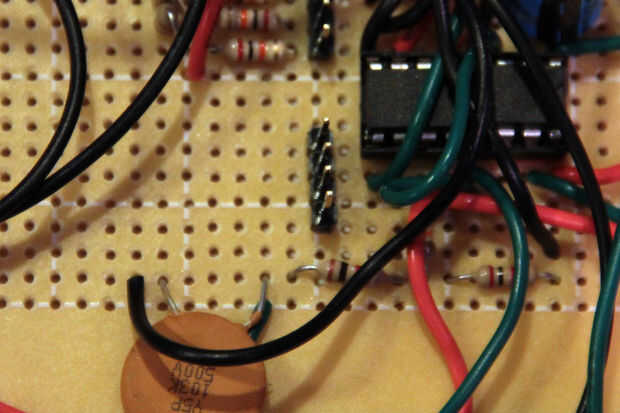

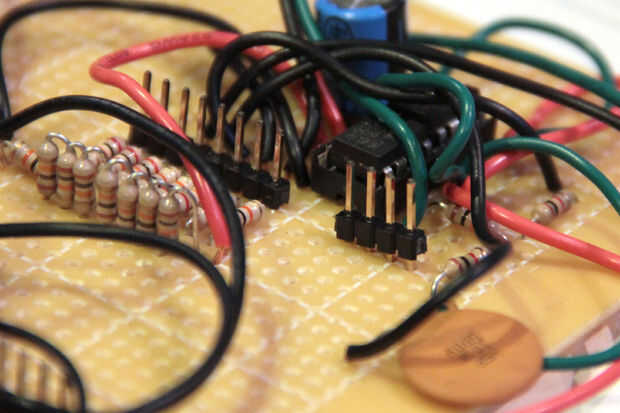

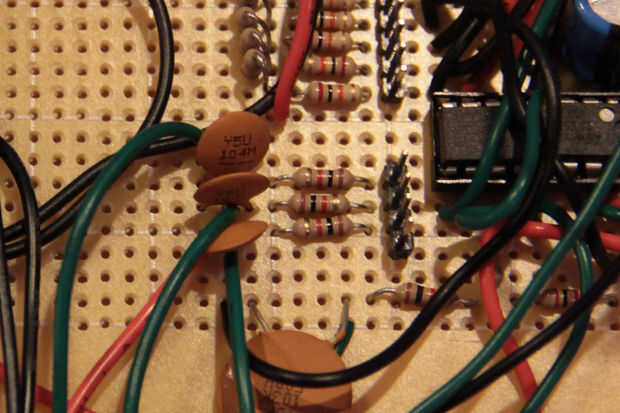

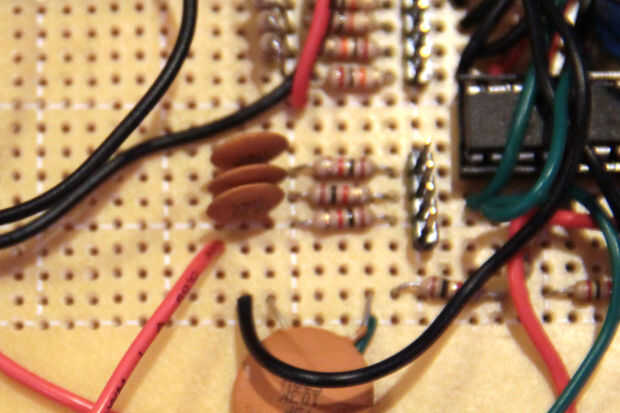

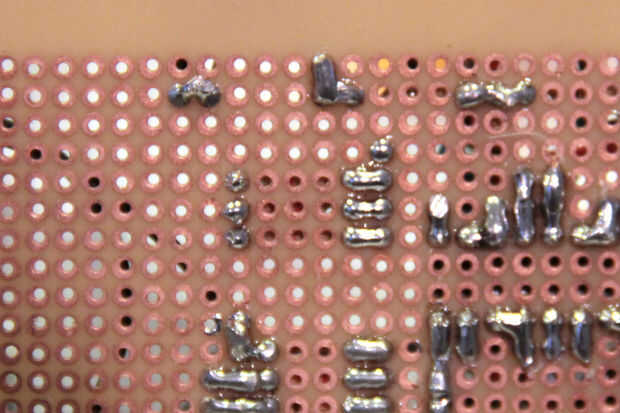

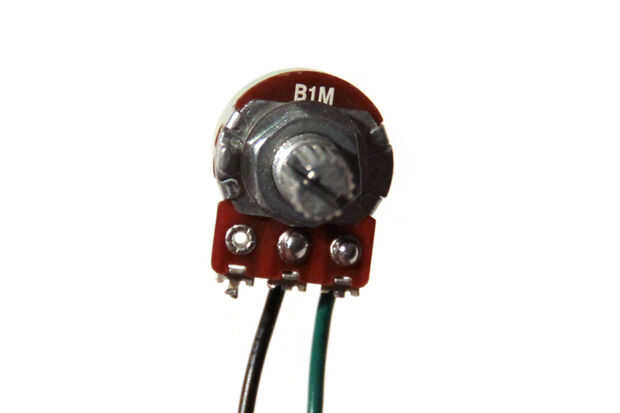

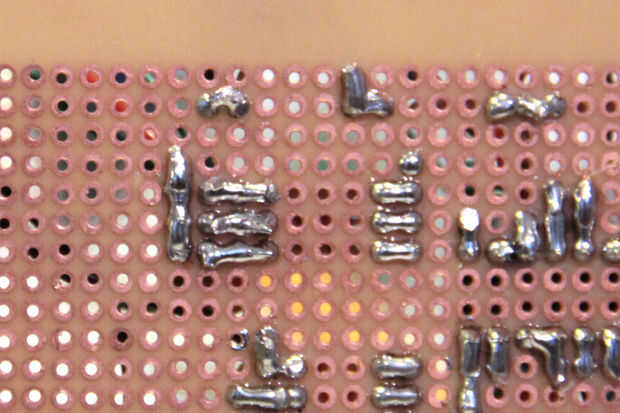

La soldadura de una fila de pins de encabezado a los pines digitales 9-13.  Soldar una resistencia de 10kOhm y 0.1uF condensador en serie a los pines 10-12.  Soldar el extremo libre de la 0.1uF condensadores conjunto y conectarse a Arduino + 5V.  Conectar la clavija exterior de dos 1mOhm lineal potes cónicos en la ensambladura entre el resistor y el condensador conectado a los pines digitales 11 y 12.  Conectar la clavija fuera de un pote de conicidad logarítmica 1mOhm en la ensambladura entre el resistor y el condensador conectado al pin digital 10.  La soldadura de los pernos de mediados de cada maceta a tierra.

I desea puede aumentar la resolución de cualquiera de estos controles mediante el aumento de la capacitancia de la 0.1uF cap a 1uF o 10uF.  Este cambio tendrá que ser contabilizados en el último firmware también.
