Vocal de Arduino efectos caja (33 / 36 paso)

Paso 33: recinto

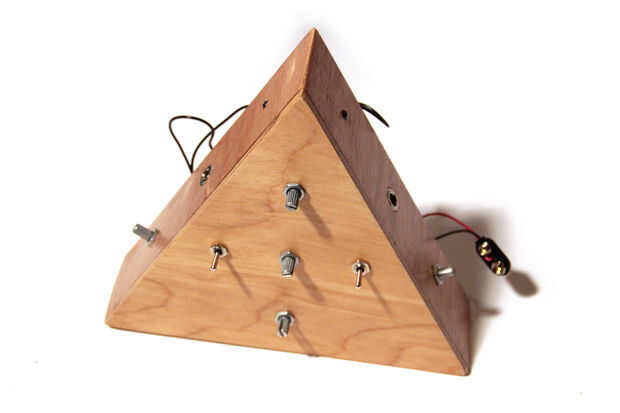

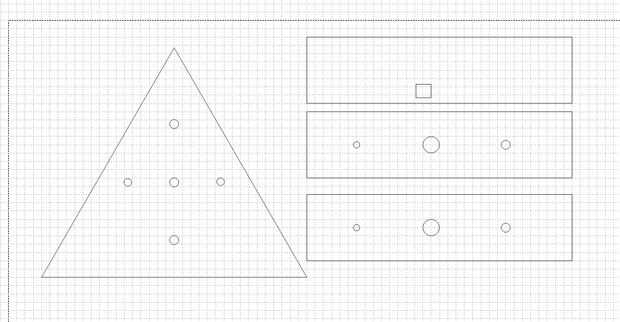

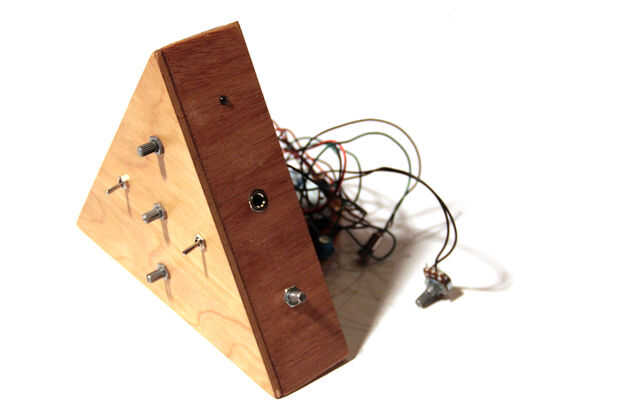

Diseñé un recinto triangular en corel draw y corte de 1/4" madera contrachapada en un cortador láser.  Dos lados tienen agujeros para los controles de entrada y salidas (jack, indicador LED y potenciómetro de ganancia).  El panel tiene orificios para el resto de los controles (encendido/apagado, interruptor reverso, mojado/seco mezclador, echada pote, pote de tamaño de grano).  La parte inferior tiene un orificio para facilitar el acceso al puerto de usb de arduino.

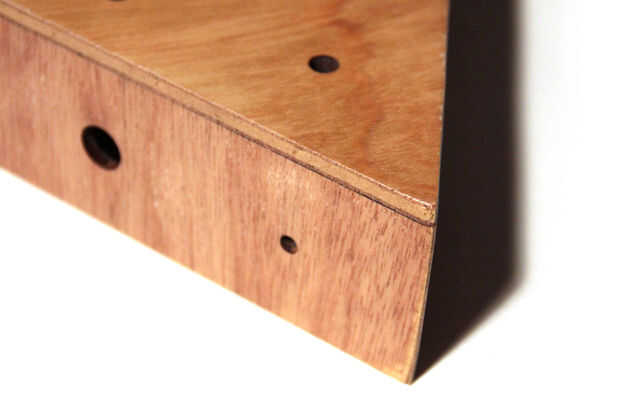

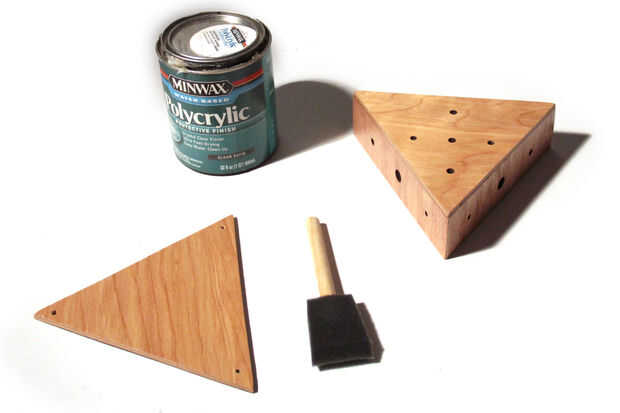

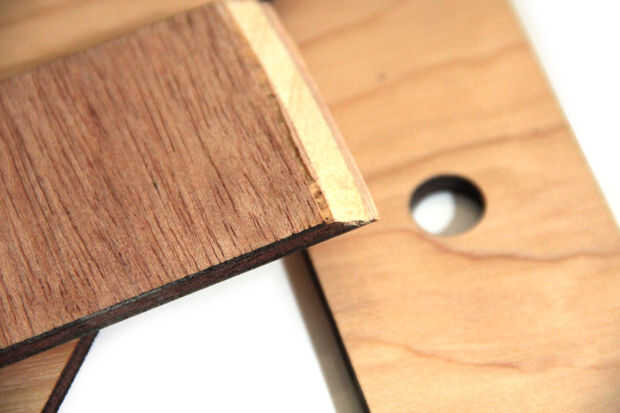

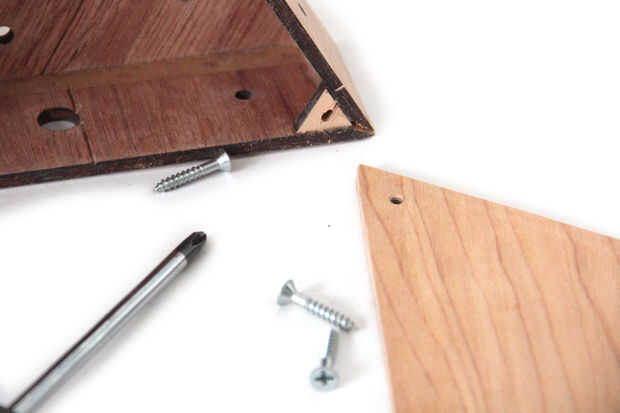

Me cubrió la madera contrachapada de tres capas de polycrylic y pega los lados con pegamento de madera.  Pegué tres piezas triangulares pequeñas en las esquinas del recinto, por lo que yo podía atornillar el panel posterior con tornillos para madera (Fig. 3).

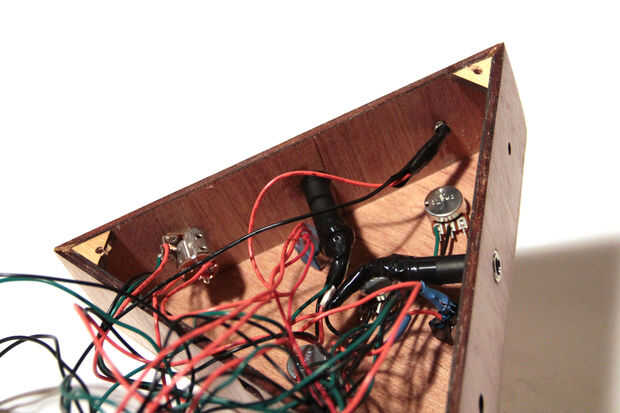

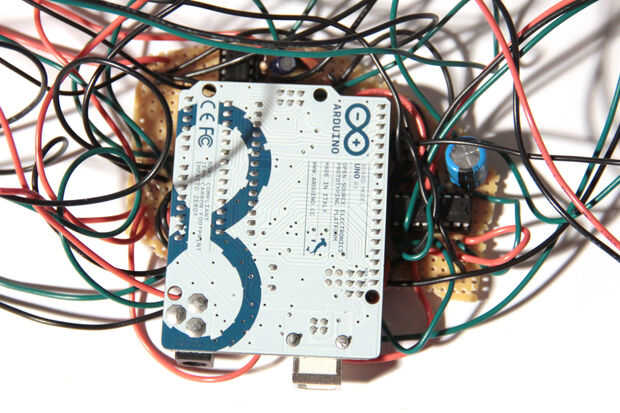

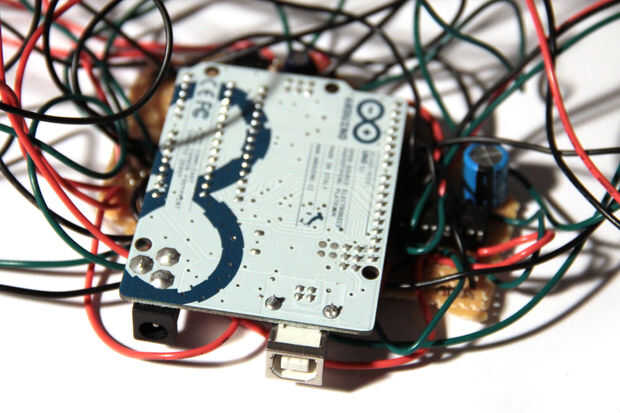

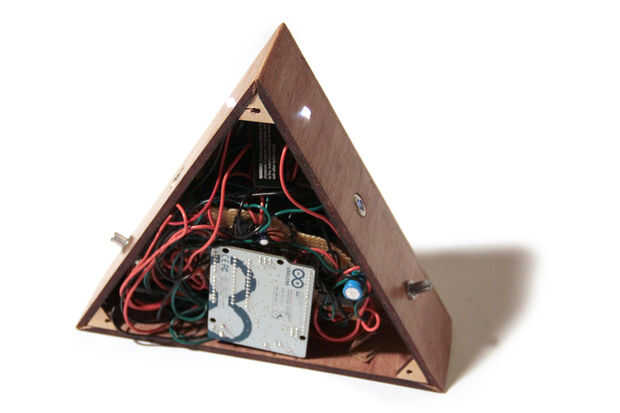

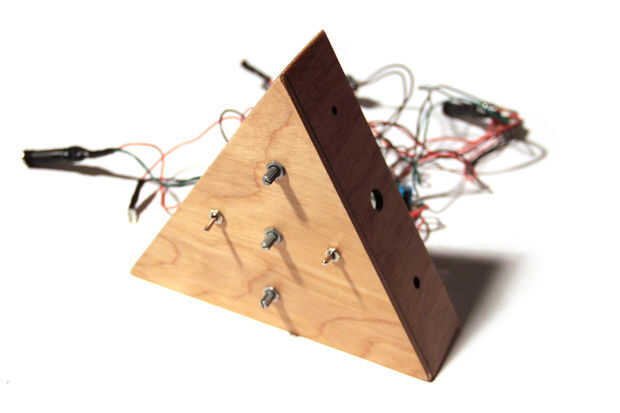

Conectar el Arduino con los pernos de la rúbrica de la protoboard y comenzar a instalar los componentes en el recinto.  Empecé por colocar las macetas y cambia a la parte delantera del panel y agrega la tomas, indicadores LED y macetas a los lados.  Finalmente, empujé puerto del usb de la arduino a través del orificio cuadrado en la parte inferior de la caja. Mi arduino sentado firmemente en su lugar, usted podría atornillar el panel trasero para un ajuste más seguro.

Tengo une el archivo de corel para la caja que he construido.
