Paso 2: Preparar Hardware...

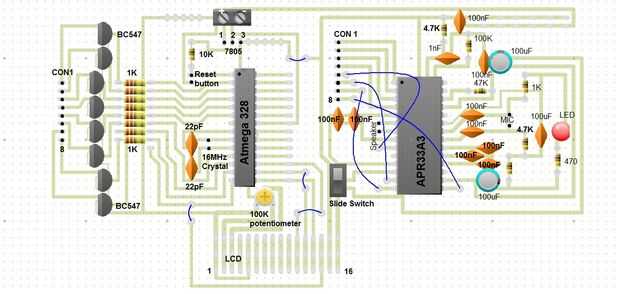

PCB diseño realizado con el software de PCB WIZARD, usted puede descargar
software de este link http://pcb-wizard.software.informer.com/4.0/
PCB WIZARD es un software más simple al diseño de circuito, incluso principiante puede utilizarlo directamente porque este software es muy fácil de usar... tiene número de función que es la reducción del tiempo de consumo al circuito de diseño como la opción de arrastrar y soltar...

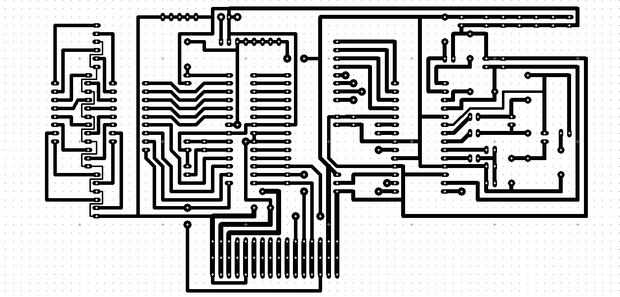

Una vez diseño de circuito terminado, nos hemos unido el archivo .pcb un PCB diseñado

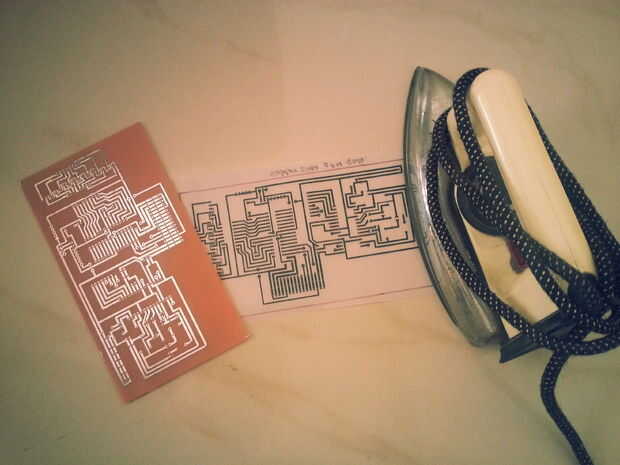

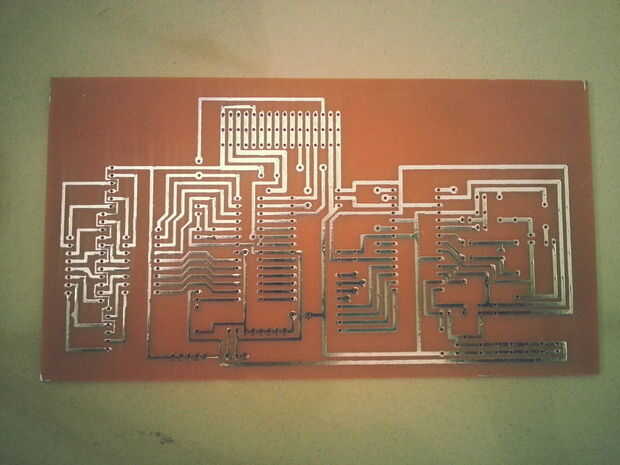

Tomar impresión de la obra de arte de esa disposición de circuito sobre papel fotográfico o papel brillante y trazar el trabajo de arte impreso del circuito en el tablero revestido de cobre proceso de planchado,

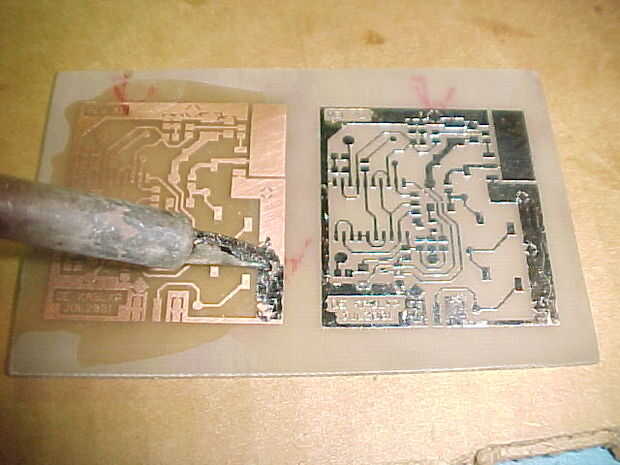

Durante el planchado el proceso que usted debe prestar la atención que toda obra de arte del circuito debe remontar completamente el tablero revestido de cobre, después de trazado de obras de arte de diseño del circuito en revestido de cobre totalmente, hacer solución de Fecl3 con agua y mantenerla trazado cobre revestido en esa solución unos 30 a 40 minutos... durante este proceso que usted debe revisar continuamente el cobre revestido en algún intervalo , cobre o de placa revestida de cobre debería desaparecer excepto parte trazado de obras de arte de diseño de circuito... medio circuito sólo debe permanecer...
Una vez que completa un tablero de la solución de limpiar y pulir con papel de lija para la perforación, después de hacer agujeros aplican fundente soldadura y proceso de estañado con la ayuda del soldador después de estañar el componente del montaje y operación de soldadura...

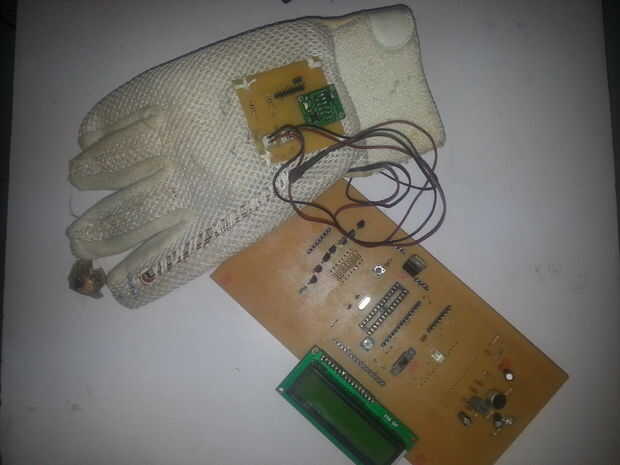

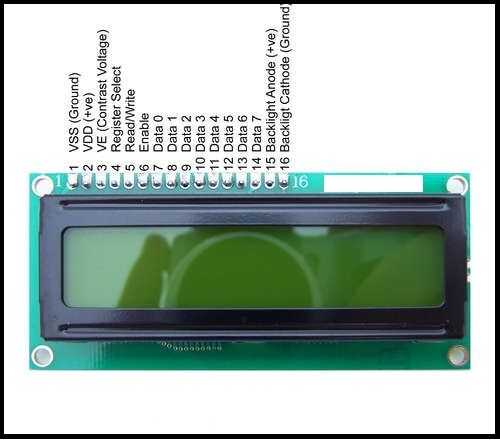

Utilizar imágenes para seguir todos los procesos y la posición de cada componentes.

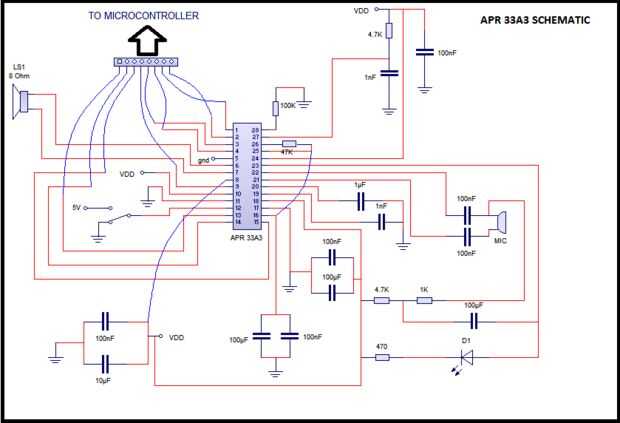

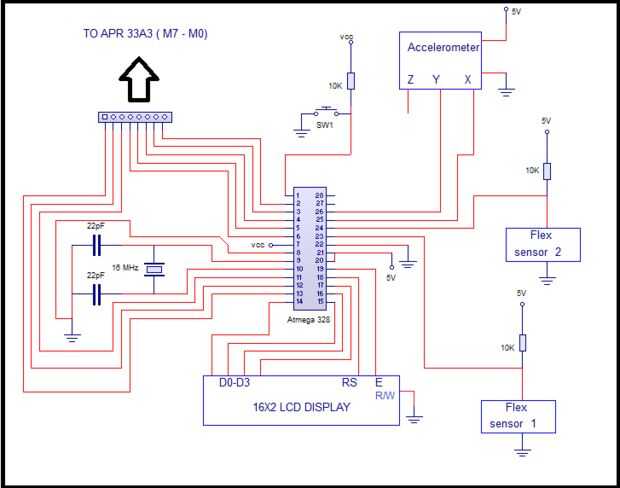

Siga el diagrama del circuito para hacer tu propio PCB.

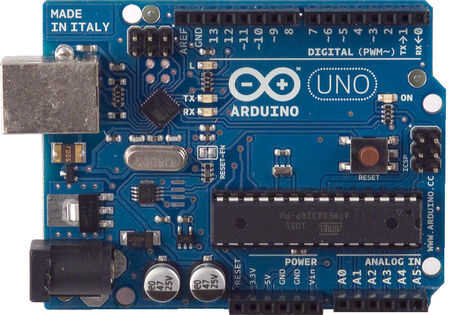

Si estamos usando Arduino UNO en el lugar del propio hecho breakout junta entonces sólo Atmega 328 sección de controlador Haz descuidado resto de conexiones son las mismas y conectan el Arduino UNO.
