Volando un juguete QuadCopter

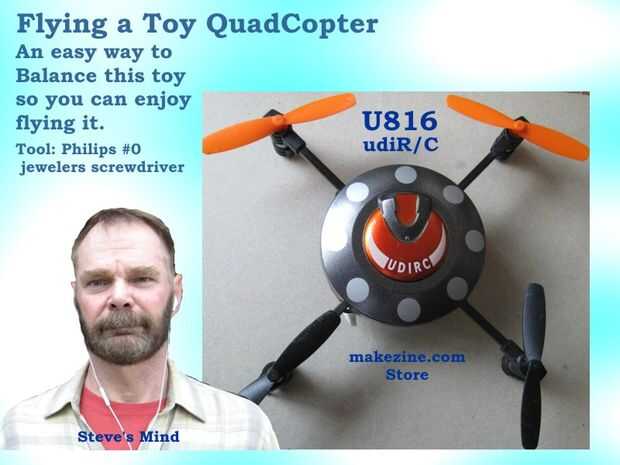

cuando llegué mi helicóptero quad de juguete no pude conseguir que volar de manera estable. El helicóptero de juguete quad estaba fuera de equilibrio. Rasgó aparte. Encontré que era más fácil mover cosas para equilibrar el helicóptero quad de juguete que lo que parecía. Siga mi idea y también puede divertirse volando su helicóptero quad de juguete. Ver la imagen principal para ver cómo está configurado el helicóptero quad de juguete. A lo largo de estas instrucciones que busca en la parte superior de la quad copter y la parte superior de la Junta de recepción.

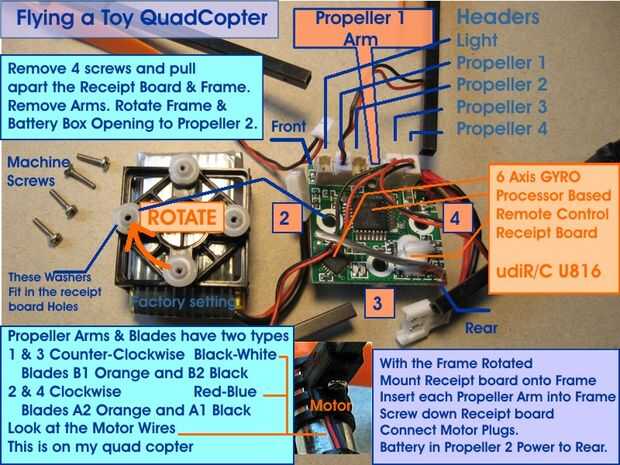

Retire la tapa y retire los 4 tornillos que sujetan el tablero de recepción al bastidor. La Junta de recepción es un tablero de control remoto Axis girocompás basados en el procesador 6. Los tornillos son de rosca de la máquina así que ten cuidado de que. Usted necesita un tamaño 0 destornillador joyeros para estos tornillos. Estos tornillos también sostienen en los brazos de la hélice al marco como se verá.

Separe la Junta de recepción y el marco. Tenga cuidado con los cables del motor. Los encabezados de tabla de recibo deben estar hélice 1 (delantero derecho) como se muestra en el manual de reemplazo de la Junta de recepción. En el manual de la batería instalación está mal y solucionaremos esto aquí. Para rotar el marco debe extraer todos los brazos de la hélice de la estructura. Que tenga que sacar uno o dos de los tapones de motor fuera de la cabecera para que las cosas moverse. Las cabeceras son luz, Propeller1, 2, 3 y 4 de la gap. Hélices son contra las agujas del reloj de 1 (delantero derecho) para 2, 3 y 4 (trasero derecho).

Cuadro aparte

Hay dos tipos de brazos de la hélice en estos cuatro helicópteros. Hélice 1 es naranja y Counter-Clockwise(CC) con los cables blanco y negro de mi quad copter. La parte es parte de Motor inverso.
Hélice 2 es naranja y Clockwise(C) con los cables azul y rojo. La parte es el motor de rotación positiva parte. Hélice 3 es negro y CC y hélice 4 es negro y C. Todos los cables conector blanco son rojo y negro. Poner los brazos de la hélice correctamente o tu quad copter no va a volar derecho.

También hay dos tipos de palas de la hélice en dos colores. Las hojas de la izquierda se lanzó frente a las otras hojas. Se trata de que le pueden proporcionar el ascensor para el Quad Copter. Es el contador de las cuchillas giratorias que da el helicóptero Quad su estabilidad. Delantero derecho 1 es B1 CC delantera izquierda 2 es A2 C. trasera izquierda 3 es naranja naranja negro B2 CC trasero derecho 4 es negro A1 C. láminas 1 y las hojas 2, 3 y 4 son del mismo tipo. Las cuchillas de repuesto son uno de cada color y tipo.

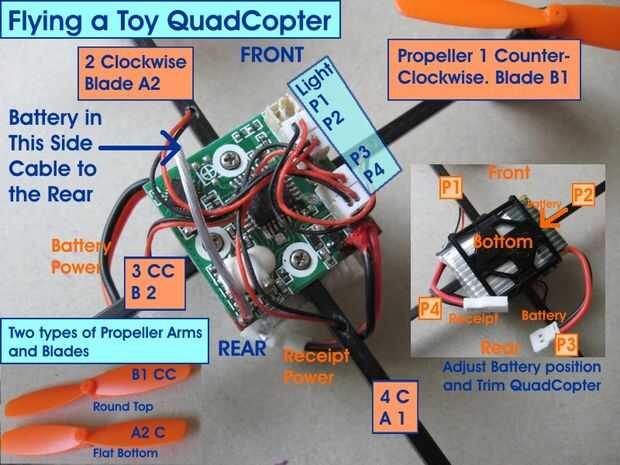

Gire el marco hasta que las aberturas de la caja de batería miren hélices de 2 y 4. Coloque los brazos de la hélice en el marco para que 1 hélice se enfrenta a los jefes en el tablero de recepción. Cambiar tacos de motor y atornille las tablas de recepción en el marco. Instale la batería enfrente de la sala de recepción cable de alimentación con su cable de alimentación hacia la parte trasera a hélice 3. Los cables de alimentación deben conectarse en la parte posterior de la quad copter. El quad copter se equilibra muy bien ahora.

Imagen completa

Para equilibrar estos cuatro helicópteros debe hacer pequeños ajustes a la posición de la batería primero y luego probar los interruptores de ajuste. Por debajo de la izquierda es rotar hacia la izquierda para recortar hacia la derecha. Izquierda de la palanca derecha es movimiento de adelante para atrás. Abajo la derecha stick es movimiento de izquierda a derecha del ajuste. La configuración de ajuste se muestra en pantalla del control remoto.

Seguir Reset para poner en marcha el helicóptero del Quad y el mando a distancia. Ajustar la posición de la batería y ajuste el quad copter. Constantemente debe hacer pequeños ajustes para mantener estos cuatro helicópteros volando.

Joystick izquierdo para arriba depende de la válvula reguladora - estancias - hay un montón de power-
Joystick izquierdo hacia abajo es del acelerador hacia abajo - estancias - ajustar constantemente-
Stick izquierda gira a la izquierda el quad copter en sentido antihorario. No hay movimiento.
Izquierda stick derecha gira el helicóptero quad hacia la derecha. No hay movimiento.
Palanca derecha mueve el quad copter en esa dirección.
Si el helicóptero está hacia la derecha luego hacia adelante en el Stick derecho y el helicóptero va derecho...
Es opuesta al movimiento de la quad copter.
Si el helicóptero mueve moldura derecha a izquierda a derecha a la izquierda.
Si el helicóptero gira derecha recortar girar a la izquierda.
Reajuste: Control remoto apagado. Helicóptero de entonces encendido y nivel. Control remoto.
Del acelerador por completo. Las luces parpadean. Del acelerador por completo. Listo, luces constante.
